LP-pan & K3     ( p14 )
The E-MU 0202 USB 2.0 features:

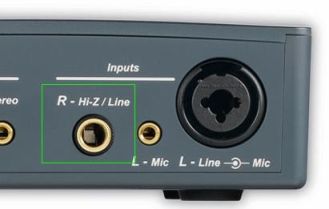

Description of Inputs:

      R - Hi Z / Line Input

            This 1/4" input can be used as a Hi-Z instrument input (guitar/bass, etc.) or a line level input.
            The input is balanced, but accepts either balanced or unbalanced signals.


    L - Hi-Z / Line / Mic Input
            Use the XLR connector for microphones or balanced line level signals.
            Use the 1/4¨ in the center of the XLR jack as a Hi-Z input for guitar/bass, or as a line level input.
            The input is balanced, but accepts either balanced or unbalanced signals.
Sound card with a pair of unbalanced mono inputs (as in E-MU 0202, shown above).
Set Bal/Unbal switch to Unbalanced (IN).
Use a pair of mono cables with the appropriate connectors on the sound card end.

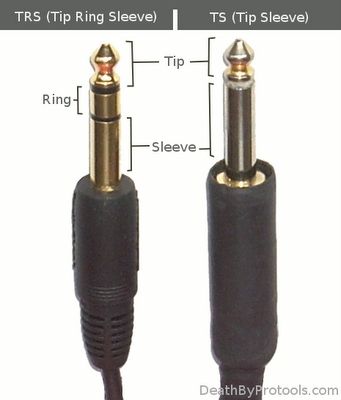

In the case of the E-MU 0202, these will be ¼” phone plugs.

Note:
The left channel input on the E-MU uses a “funny” connector,
but accepts a ¼” mono phone plug.
 DO NOT use a stereo plug here, as it can get hung up on the ridges around the middle ring.

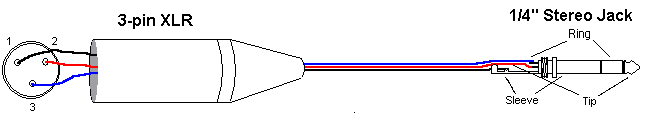

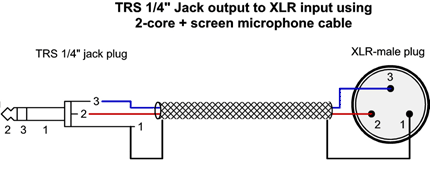

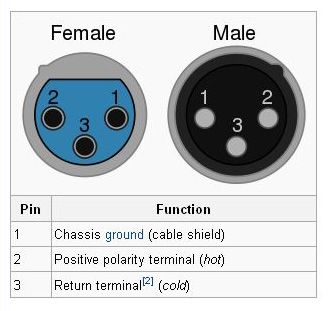

XLR to 1/4" Stereo Jack

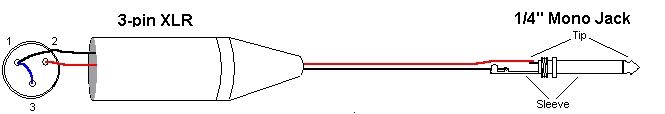

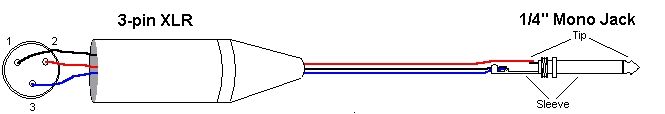

XLR to 1/4" Mono Jack

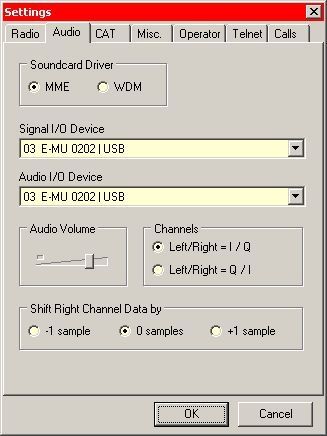

- Setting  Audio

    Device  :E-MU 0202 USB
    Channels IQ c'est ici que se compense les branchements LP-pan / EMU

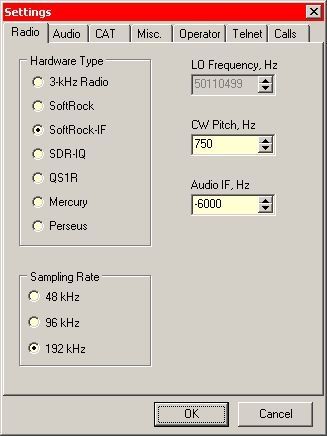

- Setting Radio

  Le LP-pan étant structurellement identique au soft-rock IF
  il utilise le même menu
  SoftRock IF =>  sortie I & Q
  ( SoftRock ( tout court )  => sortie audio pour carte son )

  192 KHz:  fréquence d'échantillonnage max de l'E-MU
  permettant d'obtenir 20 KHz de large ( bonjour le split )
  On pourrait techniquement faire plus, en gros 192 / 3
   mais cela n'aurait pas de sens.

   Pitch : utiliser exactement la même valeur que sur le transceiver en mode cw
update 08/04/11
   Audio IF : - 6000 HZ
   le signe moins découle de la bande latérale choisie  par le programmeur.
   ( Méfiance, d'autres logiciels utilisent des valeurs différentes, dont 5 KHz )

   Il faut cependant ajouter un offset correspondant
   au décalage entre le carrier théorique et le centre du filtre,
   chaque transceiver et chaque filtre donnant des valeurs spécifiques

   Sur le K3  avec le filtre 400 Hz uniquement, cela donne exactement -6000 Hz
                      avec le filtre 2.4 kHz il faut utiliser -6150 Hz
                     (  -6145 n'étant pas accessible au pas de 50 Hz )

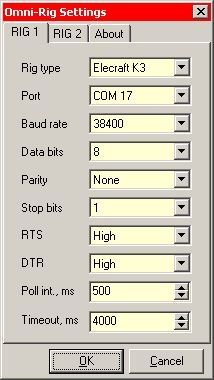

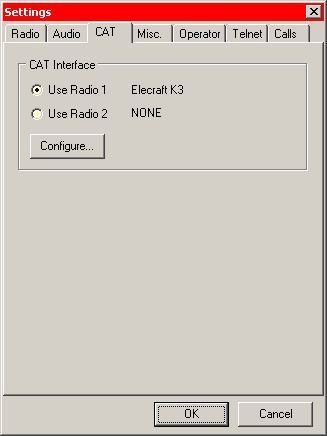

- Setting  CAT

    Baud rate : attn. 38400 n'est pas la valeur par défaut
    Port : ici 17 pour le moment,
               mais la valeur peut s'incrémenté au moindre problème
               avec le convertisseur USB / Port com série

               l'utilitaire du K3 permet d'identifier le numéro courant du port.

               QRX  à suivre...

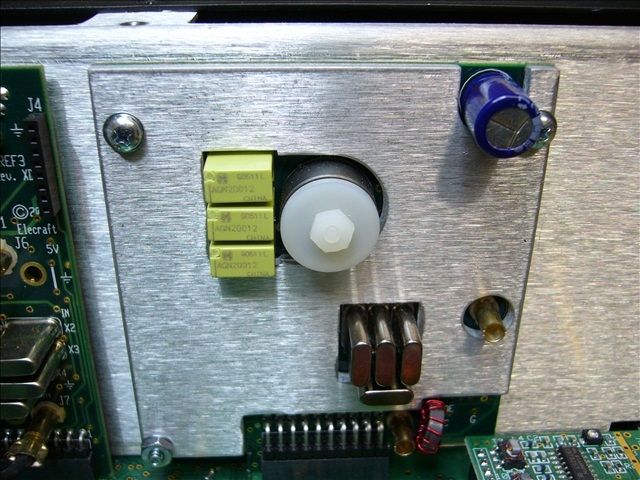

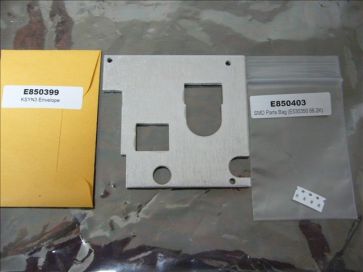

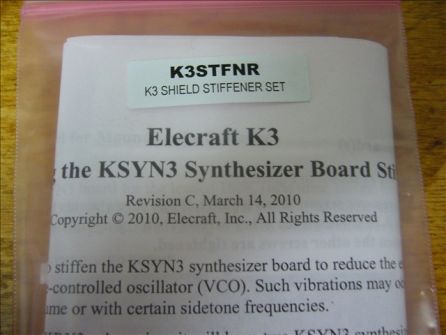

   F6FCD a testé et c'est efficace :     Blindage du Synthé du K3, version Elecraft de l' addon JA
#1
#3
#4
#5
#7
#8
#6
#4
#2

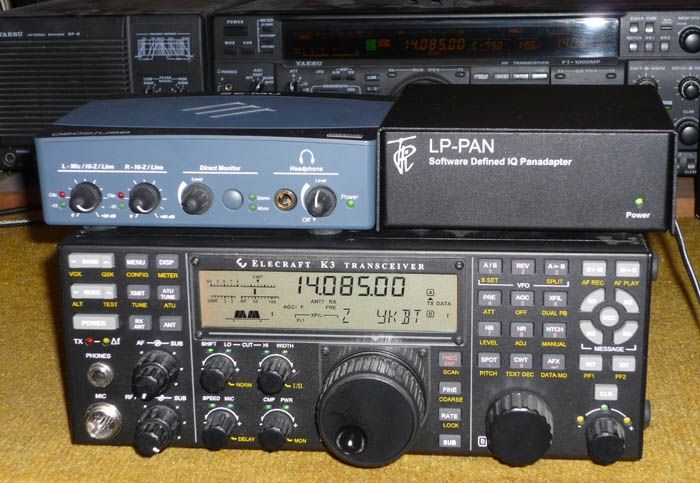

     07 novembre 2010
LP-PAN
Software Defined IQ Panadapter for
K3
+ Creative EMU 0202 USB

             - Acheté le 27/10 Reçu le 05/11 via USPS + La Poste soit 10 jours en tarif petite vitesse.
             - Kit oblige pas de taxe à l'arrivée
             - Coût avec le port, 230,75$, pour un LP-Pan et un préampli ( option )
             - Serial Number 1032, info importante pour chosir le bon plan de montage.

             - Temps de montage 5 heures pour les composants traditionnels,
                les CMS étant livrés posés.
             - Kit complet, doc exacte.

             - Pour les "Old timer" c'est une vraie vacherie...
               les résistances sont de 1/16w !
               éclairage massif et loupe ne sont pas suffisant même pour un pro (ex)
               l'ohm-mètre est vital, mais piègeux
             - Une erreur entre 1k 5% et 1.1k 1% à l'ohm-mètre avec les tolérances...

             - Le préampli est en standby.

             - Pour tester il faut faire les cables vers le module son EMU-0202
               mais la doc est une horreur.

             QRX à suivre...
#0   foot note            à un lecteur perdu
     18 novembre 2010
LP-PAN --> Preamp.

Software Defined IQ Panadapter for K3
+ Creative EMU 0202 USB



             - Une fois le LP-Pan validé, on arrête tout, et on monte le préampli.

             - Il s'agit d'une option qui corrige le niveau du signal FI sortant du K3
               qui a été massacré par un buffer de sortie complétement désadapté (-15dB... )

             - 1h max de montage câblage et power on.

             - Mauvaise ambiance, du bruit plein l'ecram de cw-skimmer,
               le MMIC n'aimerait il pas l'air du quartier ?

             - Avoir été  trop confiant est une erreur,
               j'aurais du vérifier le préampli au banc avant de l'intégré dans le LP-pan,
               d'autant plus qu'il y a tout ce qu'il faut à portée de main.
               Démontage donc...

             - Sur le HP141T le gain est de 10 dB, c'est à dire conforme
                le problème n'est donc pas là,
                il ne reste plus qu'à remonter...

             - 1h de perdue, power on 2.
                et cette fois tout est normal !

             - Conclusion, puisque ce n'était pas le hardware,
                il ne reste que l'hydre à trois têtes,
                l'O.S.  l'appli. le driver EMU.

              - Çà commence mal, et dire que c'est un cas simple !

                        QRX, à suivre...

last Update 02/06/2011
    D  10 avril 2011
LP-PAN & 50 MHz
Software Defined IQ Panadapter for K3
+ Creative EMU 0202 USB + CWskimmer



             -    La saison du 6m est sur le point de débuter,
                  sur le K3 ce n'est qu'une bande parmi les autres,
                  mais la sortie IF qui alimente le LP-pan et CWskimmer
                  ne se comporte pas de la même manière.

             -    La plage de fonctionnement du synthé a été minimisée.
                  Le schéma est le suivant :
                      -  de 500KHz à 30 MHz  ---->  OL - Fin = FI
                      -  sur 6m                            ---->  Fin - OL = FI

                  Cette configuration permet d'utiliser sur  6m un Oscillateur Local
                  plus bas de deux fois la valeur de la FI,
                  mais elle génère une inversion de bande latérale.

             -    Pour compenser il faut modifier 2 paramètres :
                      -   Audio IF                        : remplacer
 -6000 par 6000
                      -   Channels Left/Right  : remplacer
Q/I   par   I/Q


 Automatisation

              -  Afin qu'un changement de bande ou mode se passe le plus rapidement possible
                 il convient de :
                       - créer un nouveau répertoire sous un nouveau nom
                       - dupliquer le contenu de l'autre
                       - créer un nouveau raccourci
                       - modifier les paramètres pour le 6m cw

              -  Il ne reste plus qu'à refaire la même chose pour le RTTY 6m
                 ce qui fait au total quatre raccourcis
HFcw HFrtty 6mCW 6mRTTY

                 Une fois de plus on peut apprécier la flexibilité d'un logiciel SDR...

                 Bien que CWskimmer contrôle la fréquence via le CAT,
                 il est incapable de manager ses propres paramètres
                 en fonction de la bande et du mode.
                 La méthode des raccourcis est LA solution préconnisée par Mr Skimmer...


                        QRX, à suivre...

L' image du jour :   29-09-2012
      La cage aux oiseaux,            c'est fini !


( #2    27-07-2009 )           ( #8    26-07-2010 )











    Me  2 juin 2011
















  Sourcing : tks F6FCD




Une truffe intéressante













  Je n'ai pas encore lu en détail tout le document,
             mais cette truffe repérée au survol, mérite l'attention.
( chapt 7 fig 10  )
             Je ne sais pour quelle raison ce transistor a une résistance de pull-up
            alors qu'en toute logique il est fait pour commander des circuits
            selon la méthode dite du "collecteur ouvert"
            ou "Drain ouvert" dans ce cas.
            - Soit la résistance est en trop,
            - soit il manque une diode en série avec elle.

            Ils sont fachés avec les Pull-up chez Elecraft,
            il en manque une sur l'entrée FSK, ( pb déja signalé )
            et cette fois encore c'est raté.

    Me  11mai 2011
LP-PAN
Software Defined IQ Panadapter for K3
+ Creative EMU 0202 USB
+ TRX- Pan v2.0.1


             -
TXR-Pan est un logiciel d'affichage en mode Panoramique compatible SDR I/Q
                  Pour un DXer, il fait la même chose que Power-SDR,
                  mais de manière beaucoup plus efficace :
                  - il est très stable
                  - l'interface graphique est simple souple
                  - totalement compatible Windows

                 N8LP, Mr LP-pan,
                 a produit une nouvelle version de LP-Bridge
                 pour la circonstance,

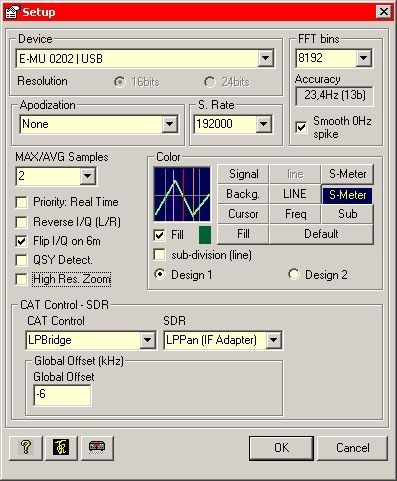

                 et le menu de configuration de TRX-Pan
                 permet de choisir
                 - LPpan
                 - LP-Bridge
                 - l'offset
                 - et plus fabuleux encore,
                  le cas du 6m est prévu  ( lire ci-dessous #6 )

                  Pas de doute il y a des progrès,
                  par rapport au préhistorique Power-SDR,
                  c'est le paradis !

                  Sur le papier c'est parfait,
                  pour une salle de show-room,
                  mais ça s'arrêt là...

                  Dans la réalité, pour un DXer,
                  une fois de plus c'est la déception :
                  Lorsqu' on amène avec la bouton du VFO
                  sur une raie, on ne l'entend pas...
                  Elle est à 6 KHz de là, la valeur de l'offset...

                  Changer -6 pour zéro ou +6 ne change rien
                  inverser I et Q ou L et R non plus.

                 Il y a un curseur mobile disponible,
                 sur le pointeur de la souris,
                 mais pas de moyen de fixer l'axe vertical.

                 Il n'y a pas de curseurs fixes paramètrables disponibles
                 comme sur Digipan par exemple,
                 ça aurait suffi...

                  Je n'ai pas trouvé de moyen de joindre le concepteur,
                  si un lecteur en connais un...

                  Dommage, on était si près du but...



                        QRX, à suivre...

    L  22 novembre 2010
LP-PAN --> on the air
Software Defined IQ Panadapter for K3
+ Creative EMU 0202 USB



             - 04:30z 20m RTTY
               ZL8X est la mais on ne le copie pas
               seule la faible activité de la zone de split rend crédible l'information du cluster.

               Par désoeuvrement plus par réfexion,
               je monte le niveau d'entrée de l'EMU0202,
               à fond les voyants verts clignotent à peine
               Un crachement allume brièvement de temps en temps les leds rouges.

               Comme par magie la zone de split est dans l'instant,
               aussi chargée que le périf. à 18 heure,
               mais toujours pas de trace du ZL8.

               La faible dynamique, 24 bits seulement,
               et pas système de contrôle de gain automatique
               fait que l'on passe son temps à essayer de caler le système manuelement
               pour tenter d'en obtenir le meilleur gain sans le saturer
               burst dus aux crachements compris,
               joli challenge...

               Je m'étais déjà rendu compte de cette situation,
               mais ici c'est flagrant.

               Imaginerait on aujourd'hui  un transceiver classique sans CAG
               où la commande de gain manuelle serait le seul recours ?

               Les professionnels n'ont pas ce type de problèmes
               leurs réseaux étant organisés au nom de l'efficacité
               et donc sans les excès qui font le charme de notre jeu.

               Voir un spectre de manière plus ou moins floue, c'est compatible,
               décoder un petit bout de celui-ci dans tous les cas
               quand le signal et les bursts de statique
               sont séparés par plus que la dynamique du système, c'est autre chose.

               J'aimerai bien trouver une explication le démontrant.
               J'ai en plus du mal à croire que les modulations d'un autre age
               que nous utilisons sont les plus aptes à le favoriser.



                        QRX, à suivre...

Elecraft links
K3 Document and Software Download Page
K3 Software Page  -  v Beta 3.30 - 2.26
K3 price list & order form
Commande en ligne danger ?

     09 novembre 2010
LP-PAN
Software Defined IQ Panadapter for
K3
+ Creative EMU 0202 USB


             - Une fois les problèmes de connexion réglés, if faut essayer avec un applicatif
              qui exploite toutes les ressources de la configuration,
              le très contreversé
CW-Skimmer...

     08 novembre 2010
LP-PAN
Software Defined IQ Panadapter for
K3
+ Creative EMU 0202 USB


             - La doc. de EMIU-0202 ne donnant aucune information sur le brochage des connecteurs
               il a été nécessaire de reconstituer ces standards du monde su Son
               pour pouvoir faire un plan .

            - Les signaux I et Q s'ils sont dégradés donnent en final un décodage désastreux.
              Pour les transporter au mieux il est recommander d'utiliser des liaisons différentielles.
              Ce n'est pas très compliqué car les concepteurs des deux modules
              ont tout fait pour que les 2 modes soient utilisables :

           -  Balanced & Unbalanced,  soit Symétrique & Asymétrique.
              Le mode Symétrique aussi appelé Différentiel,
              protége par sa structure des rayonnements sur le câble
              et des réinjections par la masse aussi appelées mode commun.

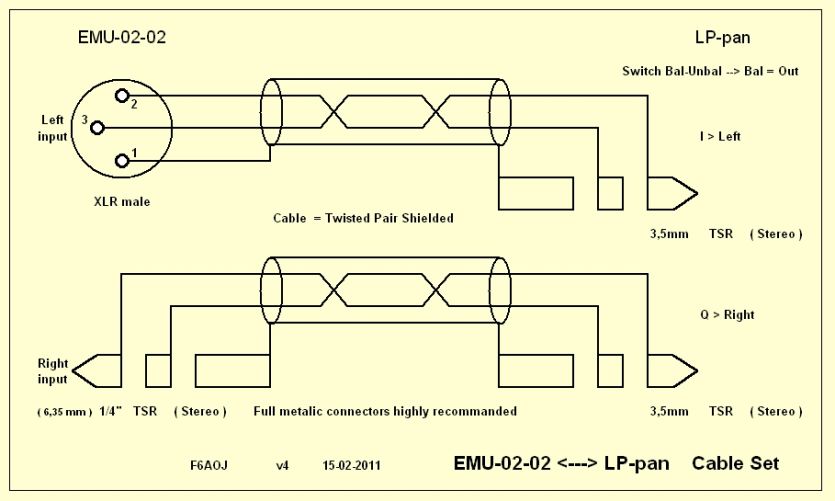

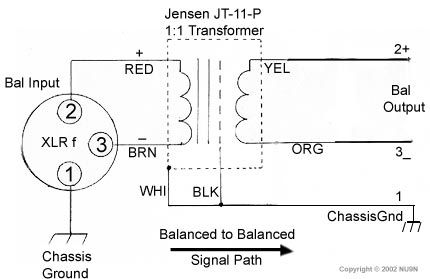

            - le résultat est sur le schéma ci-dessous,
              Ne pas oublier de mettre le switch BalUnbal
              sur Bal c'est à dire OUT, poussoir relevé,
              sous peine de retrouver automatiquement en mode asymétrique.

            - Attention au branchement des deux connecteurs 3,5mm à l'arrière du LP-Pan
              l'inversion étant possible et Murphy toujour dans les bons coups.
              Les logiciels exploitant ces signaux ne s'y adapteront jamais tout seuls
              Il faudra alors aller clicker dans un menu pour redresser la situation.

 06-02- 2011

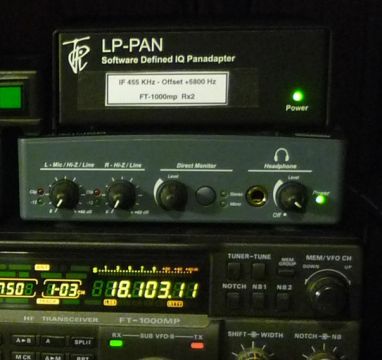

page dédiée ici ---->
LP-PAN  <--->  FT-1000mp







 founded in 1998 by
     WA6HHQ
        N6KR
Eric Swartz    Wayne Burdick
Elecraft
 K3 story
Elektor SDR setup
#6 SDR System Sinoptics
#5  ACC
#4  Synoptics
#3  IF out filter 8.2154 MHz
#2  Users
#1  Compilation d'info
#12  TX5SPM
#11  FT5GA
#10  IF out level
#9  Firmware Nlle version
#8 Instabilité logicielle
#7 Sensibilité 10m comparée
#6  RF cooking Synoptiques
#5   Les Générateurs de QRM     03/09
#4   Club des passoires                 03/09
#3  new knobs                                 02/09
#2  Commande en ligne Danger ? 02/09
#1    S-meter                                       31/08
#5  Avec ou sans capot c'est pareil !
#4  KXV3 home made
#3  High Input Level Protection
#2  Auto Censure
#1  Interfaces
#4  Solder Splashes
#3  Il faut lire le manuel
#2  Firmware upgrade
#1  Il faut oser !
#_  at F6CTT
#8  Mode commun again& again
#7  Filtre à Quartz
#6  jusqu'au bout des ongles !
#5  On line comments
#4  Official mods
#3  6m antenna
#2  Sunrise
#1  On the air : 20m
#13  Remarques en vrac
#12  une idée masochiste
#11  Quand j'étais à l'école (60's)
#10  On the air  IN87CU
#9  Ergonomie de la face avant
#8  Mixer et LO level
#7  Mode commun encore...
#6  Les Boutons...
#5  Drôle de Privilège
#4  Common mode choc
#3  Les choses qui fâchent
#2  Essais self de choc
#1  MW Preselector Jumper
#6  de l'autre coté du miroir
#5  Le Notch
#4  Frequency chart update
#3  Connecteur Alim
#2  Dans la cage ! Birds
#1  Encore Lui !
#4  Je l'ai eu !
#3  comment fait Yaesu ?
#2  comment fait Icom ?
#1  Choc pour mode commun
#7  Birds : 3éme Tour
#6  Déception
#5  Le S-mètre monte aux rideaux
#4  La cage aux oiseaux
#2  K3 : en vrac
#2  à la volée
#1  RTTY FSK problème
#4  Solution du problème
#3  Omission
#2  aux Grands mots, Grands moyens
#1  Il n'y a pas de mal à se faire du bien
#_  Photos & légendes options
#_  Photos & commentaires
#_  Déballage du colis
#_  L'effort est valorisé !
#2  F using K3
#1  liens sur le K3
K3 Story : La dernière séance  p15
K3 story : LP-pan                        p14
K3 story : Upgrade & Extensions     p13
K3 story : SDR Software Saga         p12
Filtre 8.215 MHz sortie IF K3
K3 story :  SDR    Hardware            p11
K3 story : IF out &  Rx test              p10
K3 story :  Capot fictif                       P9
K3 story :  Noise Blanker                   P8
K3 story :  test du K3 dans le 35      P7
K3 story :  Portable 29                     P6
K3 story :  more problems                p5
K3 story : de l'autre coté du miroir  p4
K3 story : Je l'ai eu !                       p3
K3 story  : découverte                    p2
K3 story : montage et debug          p1
Inside K3 : Options
Inside Elecraft K3
K3 : Le retour du Kit
Kit Taxe & TVA
Ici vous saurez tout sur le K3
Foot note : à un lecteur perdu  #0
En bas
Retour à la page précédente / back
RF Tech
RF Tech
Ham Product Review
Ham-nalyse
K3 story
AO-Journal
La Une
Sommaire
Updates
Search


Babel Fish






 To Translate this page
En haut



Retour à la page précédente / back
 K3 story
Elektor SDR setup
#6 SDR System Sinoptics
#5  ACC
#4  Synoptics
#3  IF out filter 8.2154 MHz
#2  Users
#1  Compilation d'info
#12  TX5SPM
#11  FT5GA
#10  IF out level
#9  Firmware Nlle version
#8 Instabilité logicielle
#7 Sensibilité 10m comparée
#6  RF cooking Synoptiques
#5   Les Générateurs de QRM     03/09
#4   Club des passoires                 03/09
#3  new knobs                                 02/09
#2  Commande en ligne Danger ? 02/09
#1    S-meter                                       31/08
#5  Avec ou sans capot c'est pareil !
#4  KXV3 home made
#3  High Input Level Protection
#2  Auto Censure
#1  Interfaces
#4  Solder Splashes
#3  Il faut lire le manuel
#2  Firmware upgrade
#1  Il faut oser !
#_  at F6CTT
#8  Mode commun again& again
#7  Filtre à Quartz
#6  jusqu'au bout des ongles !
#5  On line comments
#4  Official mods
#3  6m antenna
#2  Sunrise
#1  On the air : 20m
#13  Remarques en vrac
#12  une idée masochiste
#11  Quand j'étais à l'école (60's)
#10  On the air  IN87CU
#9  Ergonomie de la face avant
#8  Mixer et LO level
#7  Mode commun encore...
#6  Les Boutons...
#5  Drôle de Privilège
#4  Common mode choc
#3  Les choses qui fâchent
#2  Essais self de choc
#1  MW Preselector Jumper
#6  de l'autre coté du miroir
#5  Le Notch
#4  Frequency chart update
#3  Connecteur Alim
#2  Dans la cage ! Birds
#1  Encore Lui !
#4  Je l'ai eu !
#3  comment fait Yaesu ?
#2  comment fait Icom ?
#1  Choc pour mode commun
#7  Birds : 3éme Tour
#6  Déception
#5  Le S-mètre monte aux rideaux
#4  La cage aux oiseaux
#2  K3 : en vrac
#2  à la volée
#1  RTTY FSK problème
#4  Solution du problème
#3  Omission
#2  aux Grands mots, Grands moyens
#1  Il n'y a pas de mal à se faire du bien
#_  Photos & légendes options
#_  Photos & commentaires
#_  Déballage du colis
#_  L'effort est valorisé !
#2  F using K3
#1  liens sur le K3
K3 Story : La dernière séance  p15
K3 story : LP-pan                        p14
K3 story : Upgrade & Extensions     p13
K3 story : SDR Software Saga         p12
Filtre 8.215 MHz sortie IF K3
K3 story :  SDR    Hardware            p11
K3 story : IF out &  Rx test              p10
K3 story :  Capot fictif                       P9
K3 story :  Noise Blanker                   P8
K3 story :  test du K3 dans le 35      P7
K3 story :  Portable 29                     P6
K3 story :  more problems                p5
K3 story : de l'autre coté du miroir  p4
K3 story : Je l'ai eu !                       p3
K3 story  : découverte                    p2
K3 story : montage et debug          p1
Inside K3 : Options
Inside Elecraft K3
K3 : Le retour du Kit
Kit Taxe & TVA
Ici vous saurez tout sur le K3
Foot note : à un lecteur perdu  #0


RF Tech
RF Tech
Ham Product Review
Ham-nalyse
K3 story
Search
La Une
Sommaire
Updates
Nouveau menu

                                              Option Zéro Pub :     utilisez Firefox  le navigateur de  Mozilla , et installez l'option   Adblock Plus  téléchargez le fichier Filtres
