LP-pan & FT1000 / AO-Journal p627

13-02-11

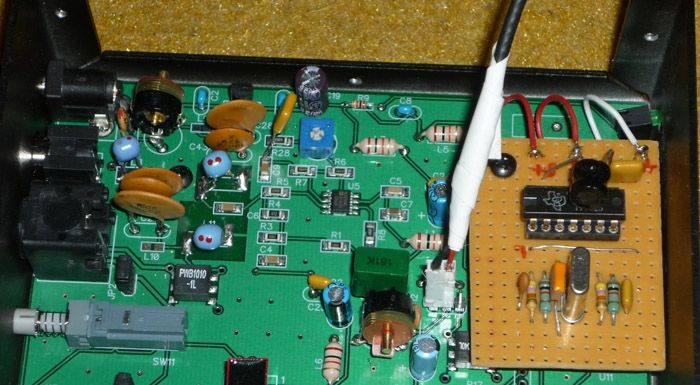

Version intégrée de l'oscillateur

à 2.09 € ttc ...

Electronique Diffusion
ref : quos1mhz8432d8

200 300 400 455 500 600 700

Filtre d'entrée R29 Filtre de sortie Câble de sortie
U5 pour teste sur J4

AO
Journal

LP-PAN
&
FT-1000mp
c'est possible !

<---- L4
verticale

<---- C35
2x 10nF //

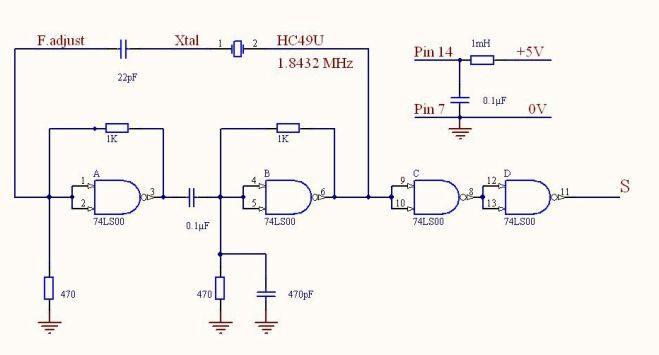

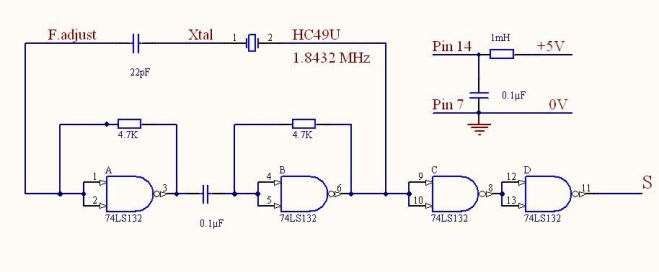

Oscillateur 4x 455 KHz

Après quelques heures passées à tenter de modifier l'oscillateur
il a bien fallu se résoudre à admettre qu'il n'était pas compatible,
et donc de trouver une solution de remplacement.
Le besoin étant de produire des carrés ( pas des sinusoîdes )
autant utiliser un classique du genre, juste un rien customisé.

06-02-11

Autre solution

Pour conserver l'oscillateur de la carte,
il faut utiliser un quartz aussi haut que possible,
là ou le gain du montage est compatible avec l'impédance du quartz.
Un essai préalable sur table devrait permettre de savoir quelle est la limite basse,
1/2 1/4 1/8 de fréquence K3 vers 32 MHz.

Tous les quartz harmonique de 1.8432 étant aussi standard,
on trouve facilement 7.3728 qui est la quatre,.
Comme il reste deux étages inutilisés dans le compteur synchrone 74HC163
ils feront l'affaire pour diviser par quatre,
si les pistes à couper ne sont pas sous le CMS précâblè...

Avec quelques ajustements de valeurs sur l'oscillateur,
et quelques straps au dos du CI on peut se passer de la carte ajoutée,
et récupérer l'emplacement du préampli en cas de besoin.

Modification de la carte LP-Pan

Composants non montés ou décâblés :
Y1 Q1 R10 R24 R25 C10 C30 R26 C1 C33
C36 remplacé par 100nF

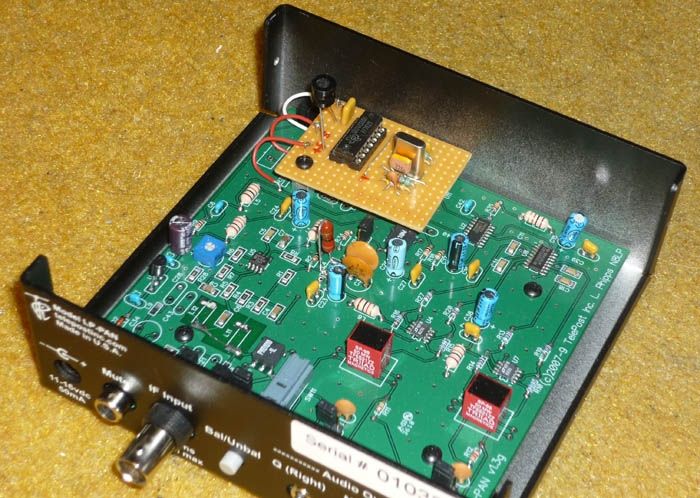

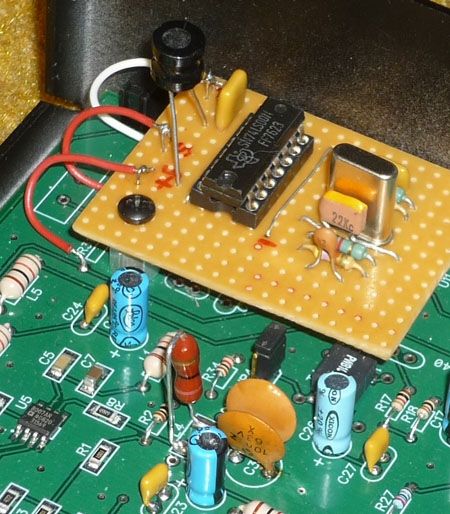

L'ocillateur 1.8432 sera monté sur une plaquette
à la place du préampli qui n'est d'aucune utilité
le gain de la tête HF du sub rx
ayant assez, voir trop de gain.

Filtre d'entrée :
Composants non montés ou décâblés,
L10 L8 L9 C21 C13 C34 C28
le tout est remplacé par un strap
entre les points chauds de L10 et L9
Le signal fourni par le FT-1000mp sortant du filtre céramique
modifer le filtre était sans intérèt tout au moins pour l'instant.

Filtre entre U5 et T4 modifé :
Comme c'est très simple, un  LC série sur 455 KHz,
et qu'il y a tout sous la main, on modifie  de suite.
L4 remplacé par  1 µH axiale montée verticalement en épingle à cheveux
C12 remplacé par 100nF
C35 remplacé par 2x 10nF en //
Cette paire n'est pas optimum loin de là,
mais c'était la seule self disponible sur l'instant.

Mise sous tension

Paramétrage :
Modifier l'offset dans CWskimmer de -6000 à +5800
c'est tout

c'est terminé,
la migration du K3 au FT-1000mp fonctionne,
il ne reste plus qu'a mettre au propre
cette manip de vérification de viabilité.

Essai en vrai grandeur:
VP8ORK 10m CW
on voit + et - 10 KHz autour de la fréquence du VFO B
sans la moindre acrobatie logiciel,
CWskimmer est automome et c'est tout, cool !

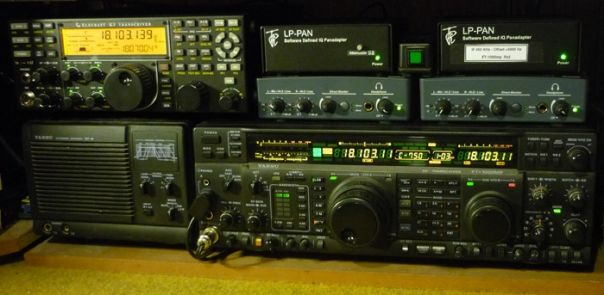

Le FT-1000mp a désormais un panoramique là où c'est utile,

sur le récepteur " B "

et non sur le A comme on trouve chez tout les fabricants japonais
qui sont bons en électronique, mais nuls en radio.

Dire qu'ils font du business dans un univers
qu'ils ne comprennent que partiellement

QRX, à suivre...

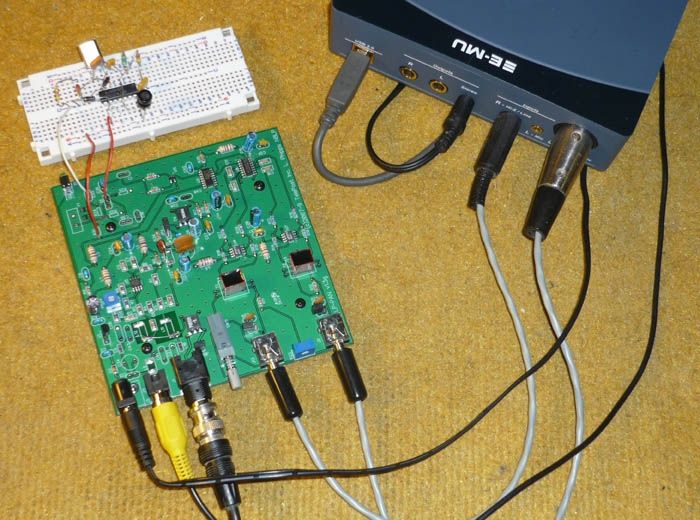

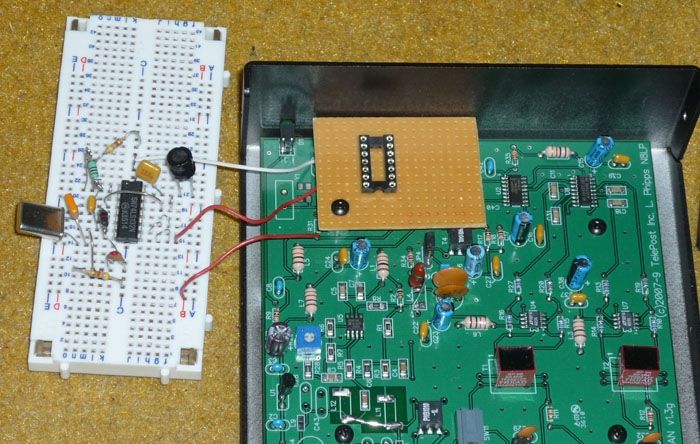

L'oscillateur en verrue sur une plaquette d'essai

04 décembre 2009 ( shack news )

Sortie IF sur le RX2 du FT 1000-mp

   Il n'y en a pas d'origine comme sur la plupart des transceivers.
     Parmi les exceptions:
     - Kenwood TS-950
     - Elecraft K3
     - et le nouveau Yaesu FT 5000  ( 9 MHz )
      Il semble donc que le vent a tourné.

      La plupart des Rx pro en ont une,
      comme le Racal 6790-GM ( largeur 20 kHz )

      Pour mettre à niveau le FT-1000mp/

      DH1TW  a trouvé une solution simple à mettre en œuvre
      pour sortir la 2nd FI à 455 kHz
      La largeur du filtre est de +-20 kHz

     QRX  à suivre...

Update 21/09/2011

last Update 21/09/2011

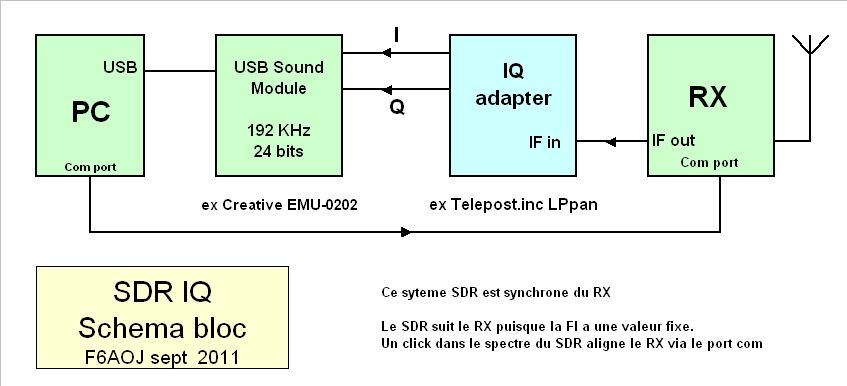

SDR links

I/Q

Detector By Dan Tayloe

Tayloe detector & mixer

Digital Solutions

SDR tutorial F6AZZ

Ft-1000mp & LP-pan 455

L 31 janvier 2011

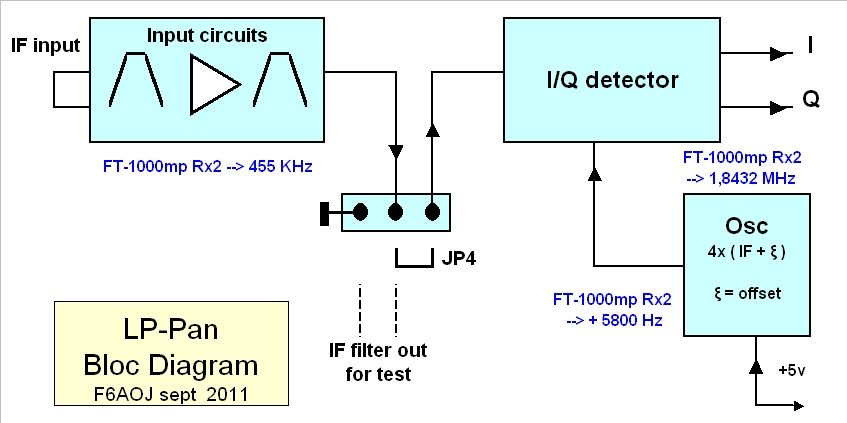

LP-PAN <---> FT-1000mp

       -  Après quatre mois d'expérimentations, le LP-pan ayant donné toute satisfaction sur le K3
          il ne reste plus qu'à en implanter un dans l'environnement du Sub RX du FT-1000mp,
          pour optimiser l'ergonomie de la station.

          Le seul performance de la daube de chez Elektor,
          est de permettre d'apprendre par une mauvaise expérience, assez peu couteuse,
          ce que ne doit pas faire un SDR I-Q...

       -  La problèmatique de cette migration est que malheureusement K8LP
          n'a pas sorti de version 455 KHz,
          donc je vais devoir customiser une version standard.

       - Première opération changer la fréquence de l'oscillateur
         et donc trouver un quartz compatible

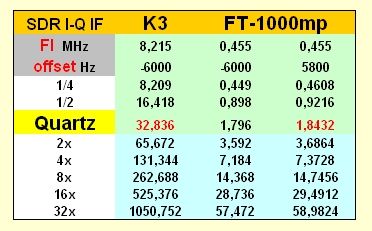

         Le tableau  ici ---->
         donne la méthode de calcul
         et les options de fréquence des quartz,
         et aussi à un facteur de division 2^n près
         au cas ou il faudrait prédiviser.

          L'offset ou IF audio de CWskimmer
          étant une variable ajustable sur une très grande plage,
          sous réserve de rester dans la bande du DSP
          du boîtier son EMU-0202,
          on en déduit qu' avec un quartz proche et un offset
          de quelques KHz différent
          de celui choisi pour la version K3
          on devrait trouver une solution.

         Tout bien réfléchi le très standard quartz 1.8432
         des "baud rate genetrators" de l'ancien temps ( 70's )
         à 2 Euros en HC49 sera parfait pour commencer,
         et possiblement pour continuer,
          l'offset passant de -6000 Hz à +5800 Hz.

         Il convient aussi de modifier dans l'oscillateur
         quelques valeurs de composants dépendant de la fréquence.


                        QRX, à suivre...

D 06 fevrier 2011

LP-PAN <---> FT-1000mp

Version intégrée en teste, des évolutions sont probables.

L 07 fevrier 2011

LP-PAN <---> FT-1000mp

Optimisation des filtres

La transposition respecte le rapport L/C des filtres d'origine sur 8.215
Les modélisations sous RFsim99 sont disponibles à droite du tableau.

Le filtre d'entrée a une bande passante de 50 KHz
et celui de sortie le minimum requis, 20 KHz.

Les deux filtres LC série étant très pointus
des condensateurs ajustables en // sur un talon fixe sont inévitables.

Les valeurs choisies pour les selfs sont standards de la série E12 .

Schéma

Vérifier la réponse obtenue avec un MiniVNA ou équivalent est possible.
J4, un cavalier placé sur le CI permétant d'accéder à la sortie
entre les pins 2 et 1, avant la digitalisation par U8.

Ci-dessous, la réponse simulée du filtre d'entrée.

V 11 fevrier 2011

LP-PAN <---> FT-1000mp

Optimisation des filtres

H= 50 kHz / div
V= 10dB / div

Réponse de l'étage d'entrée avec les 2 filtres

Les condensateurs ajustables sont des 100 pF

Le potentiométre R29 ajuste le gain de U5 entre 0 dB et +15 dB
soit par rapport au signal -5 dB à +10dB,
la perte d'insertion en mode teste de ce filtre pointu étant de 5dB.

En mode utilisation la perte doit être plus faible,
car il est chargé par 200 ohm (R5),
et non pas par 50 comme l'impose l'entrée du banc de teste.

13-02-11

Updates

   - Oscillateur intégré voir  #3

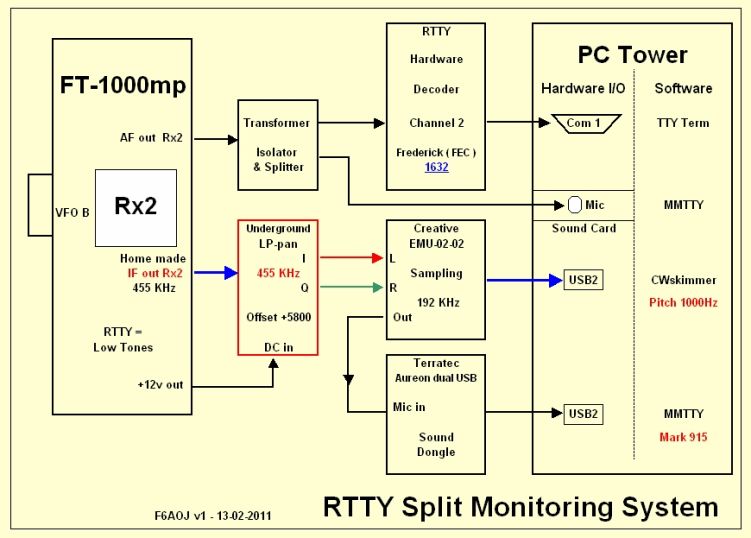

  -  Application : FT-1000MP - RTTY Split Monitoring System


                          QRX,  à suivre...

s 05 fevrier 2011

LP-PAN <---> FT-1000mp
