Et un oscillateur de plus !
Je l'avais raté celui là,
pour faire le -12 V nécessaire à la sortie RS232 à partir du plus 12 V,
il y a un oscillateur 1 kHz suivi d'un étage de puissance
qui fournit au max. 12 V crête à crète soit 6 V crête.
Un doubleur de tension plus tard, et à condition d'avoir inversé le sens des diodes,
on obtient du -12 V, sans découpage ni tranfos
Comme on est à 1 kHz de minuscules capa. suffisent,
pas de doute, c'est bien vu !
Je l'avais raté celui là,
pour faire le -12 V nécessaire à la sortie RS232 à partir du plus 12 V,
il y a un oscillateur 1 kHz suivi d'un étage de puissance
qui fournit au max. 12 V crête à crète soit 6 V crête.
Un doubleur de tension plus tard, et à condition d'avoir inversé le sens des diodes,
on obtient du -12 V, sans découpage ni tranfos
Comme on est à 1 kHz de minuscules capa. suffisent,
pas de doute, c'est bien vu !
< Synthesizer
<- mixer
P4
100 x Amidon FB73-2401
27 juillet 2009 10:00
Encore Lui !
Chassez-le par la porte, il rentre par la fenêtre,
qui ?
Le mode commun bien entendu...
Comme le câble alim. DC est sous contrôle,
le premier câble qui se présentera sera immédiatement attaqué.
Comme sur un récepteur il y a au minimum un câble de plus,
celui de l'antenne...
Le but de la manip du jour
était de déterminer le niveau équivalent à celui des oiseaux,
pour ce faire on remplace la charge 50 ohms sur la prise antenne
par un générateur ayant 50 ohms d'impédance de sortie et un niveau de 0 dBm.
Lorsque l'on a trouvé un oiseau 500 Hz plus haut on cale le générateur et
on ajuste l'atténuateur de sortie du générateur pour obtenir l'égalité
des deux raies sur l'analyseur de spectre BF ( CAG Rx = OFF )
Au moment où l'on connecte le câble du générateur à la place de la charge,
le S-mètre monte et on reconnaît les bouffées informes de la modulation
de TDF Villebon.
Deux solutions pour faire cette manip avec précision,
comme on est sous les -100 dBm, il faut y mettre le paquet.
1- répartir l'atténuateur:
3x 20 dB directement sur la prise d'antenne = 60 dB,
le reste variable à la sortie du générateur,
entre les deux un câble double tresse de 1m.
2- En mode opérationnel l'atténuateur n'étant pas là,
le choc balun est indispensable.

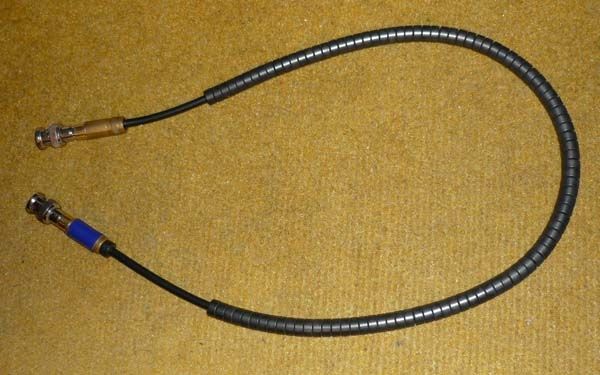

100 perles de ferrite sur 1m de câble entre deux BNC feront l'affaire.
Usuellement ce choc balun est en série dans le câble des Beverages.
3- Pour bétonner cette manip. on utilisera les deux méthodes simultanément,
et la chasse aux oiseaux reprendra.
Pour faire cette manip la sortie audio est utilisée
pour alimenter l'analyseur de spectre du PC
Il semble que le mode commun y soit bien filtré,
car connecter le câble ne change rien au niveau de bruit du Rx.
QRX à suivre...
qui ?
Le mode commun bien entendu...
Comme le câble alim. DC est sous contrôle,
le premier câble qui se présentera sera immédiatement attaqué.
Comme sur un récepteur il y a au minimum un câble de plus,
celui de l'antenne...
Le but de la manip du jour
était de déterminer le niveau équivalent à celui des oiseaux,
pour ce faire on remplace la charge 50 ohms sur la prise antenne
par un générateur ayant 50 ohms d'impédance de sortie et un niveau de 0 dBm.
Lorsque l'on a trouvé un oiseau 500 Hz plus haut on cale le générateur et
on ajuste l'atténuateur de sortie du générateur pour obtenir l'égalité
des deux raies sur l'analyseur de spectre BF ( CAG Rx = OFF )
Au moment où l'on connecte le câble du générateur à la place de la charge,
le S-mètre monte et on reconnaît les bouffées informes de la modulation
de TDF Villebon.
Deux solutions pour faire cette manip avec précision,
comme on est sous les -100 dBm, il faut y mettre le paquet.
1- répartir l'atténuateur:
3x 20 dB directement sur la prise d'antenne = 60 dB,
le reste variable à la sortie du générateur,
entre les deux un câble double tresse de 1m.
2- En mode opérationnel l'atténuateur n'étant pas là,
le choc balun est indispensable.
100 perles de ferrite sur 1m de câble entre deux BNC feront l'affaire.
Usuellement ce choc balun est en série dans le câble des Beverages.
3- Pour bétonner cette manip. on utilisera les deux méthodes simultanément,
et la chasse aux oiseaux reprendra.
Pour faire cette manip la sortie audio est utilisée
pour alimenter l'analyseur de spectre du PC
Il semble que le mode commun y soit bien filtré,
car connecter le câble ne change rien au niveau de bruit du Rx.
QRX à suivre...
last Update 31//07/2009
28 juillet 2009

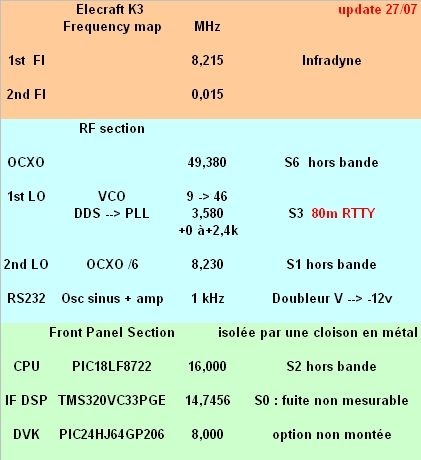

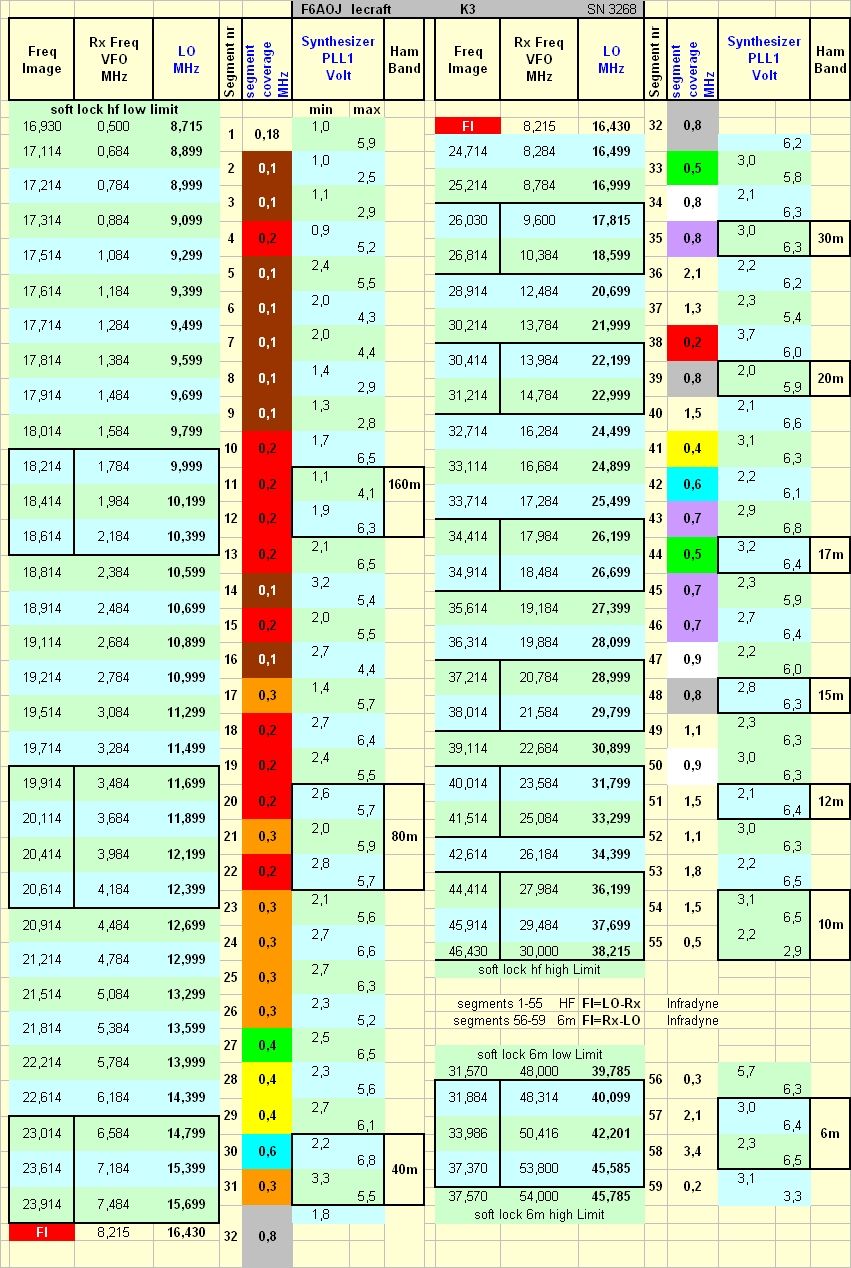

Frequency chart update
La méthode de conversion de fréquence du K3 étant de type Infradyne,
mettre à jour la table en incluant la fréquence image ( p2 & 3 ) est réaliste.
QRX à suivre...
mettre à jour la table en incluant la fréquence image ( p2 & 3 ) est réaliste.
QRX à suivre...
27 juillet 2009 17:30
Connecteur Alim
Anderson PP 30
où trouver cela en F ?
WIMO Other power supplies and accessories
12 red, 12 black connectors for RIGrunner
RR-C30 Solder or crimp, 30A, max. cable cross section 3.3mm2
15.86 (15.40) EUR + PORT 5€
Quick Silver Radio Products N1GNV
Anderson Powerpole Powerpoles 30A Connectors, 50 Pack 44$ , 10 Pack 9.79$ ,
Sermos Duratrax compatible Powerpoles 30A Connectors, Pack of 20 Pack 9.90$
27 juillet 2009 17:30

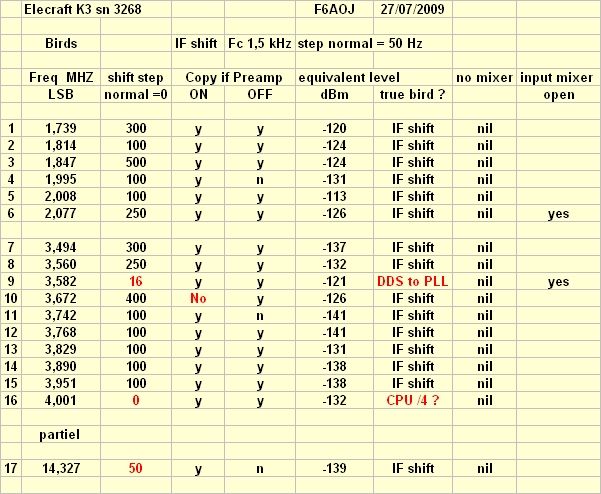

Les oiseaux du 80 et 160
Le oiseaux constatés semblent tous issus de signaux internes à la circuiterie
analogique (#9) et surtout digitale.
La fonction IF shift assurée par le DSP semble impliquée dans 14 de 16 cas relevés.

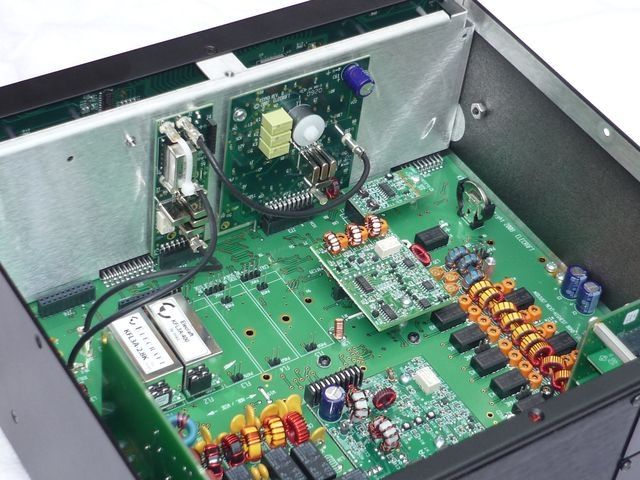

Lorsque le module Mixer est demonté,
il n'y a aucun oiseau entre 1.8 et 4 MHz,
la source des birds n'est donc pas après le mixer,
donc pas dans le DSP.
Par contre des harmoniques de signaux servant à le faire fonctionner
sont probablement à l'origine des raies constatées.
Entre l'entrée du mixer et la prise d'antenne,
il n'y a qu'un étages actifs, le préampli de 11 dB.
Tout le reste, dont essentiellement de la commutation est statique.
Il est possible que le mixer soit impliqué dans les cas #6 et #9.
En ce qui concerne le cas #9 la proximité du mixer et du synthé
sans le moindre blindage entre les deux cartes me semble en être l'origine.
QRX à suivre...
Le oiseaux constatés semblent tous issus de signaux internes à la circuiterie
analogique (#9) et surtout digitale.
La fonction IF shift assurée par le DSP semble impliquée dans 14 de 16 cas relevés.
Lorsque le module Mixer est demonté,
il n'y a aucun oiseau entre 1.8 et 4 MHz,
la source des birds n'est donc pas après le mixer,
donc pas dans le DSP.
Par contre des harmoniques de signaux servant à le faire fonctionner
sont probablement à l'origine des raies constatées.
Entre l'entrée du mixer et la prise d'antenne,
il n'y a qu'un étages actifs, le préampli de 11 dB.
Tout le reste, dont essentiellement de la commutation est statique.
Il est possible que le mixer soit impliqué dans les cas #6 et #9.
En ce qui concerne le cas #9 la proximité du mixer et du synthé
sans le moindre blindage entre les deux cartes me semble en être l'origine.
QRX à suivre...
#2
#6
#4
#5
#3
29 juillet 2009
De l'autre côté du miroir...
L'aléa est l'un des moteurs de la diversité, n'importe quel Darwinien le confimera.

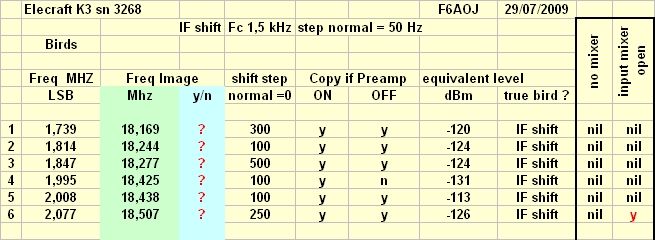

Le tableau de mesures ci-dessous fait il y a trois jours a été réalisé en tentant
de rester dans le strict cadre du titre des entêtes de colonnes.
La séquence nécessaire pour le remplir a été répétée 17 fois avec succès,
1 - tourner le VFO jusqu'à la raie suivante et la caler sur le pitch
2 - couper le préampli un instant
3 - caler le synthé à 500 Hz au dessus du pitch
4 - ajuster l'atténuateur pour aligner les raies en amplitudes
5 - relever les données dans la feuille de calcul
Le tableau est exact mais presque sans intérêt,
car on est passé à côté de l'information essentielle
On y apprend quand même que :
- Il y a des oiseaux, le contraire aurait été surprenant.
- Que comme le récepteur est sur charge fictive,
- ou ils sont produits en interne,
- ou la boite est poreuse et il capte des émissions,
- les deux suivant le cas.
- le niveau est dans la plupart des cas <100 dBm
Le tout est sans surprise et donc pas intéressant.
Pour rendre la manip intéressante il faut ajouter
un item dans la séquence
et deux colonnes dans le tableau.
6 - tourner doucement le VFO en regardant l'analyseur de spectre
Si les 2 raies, l'oiseau et le synthé, se déplacent en sens opposé,
alors l'oiseau est entré par la fréquence image,
celle qui est de l'autre côté du miroir qu'est le changement de fréquence.
Noter "y" dans la colonne "Image" du tableau
et ajouter la valeur de la fréquence image dans la seconde. ( Rx + 2xFI )
Il n'y a donc plus qu'à recommencer le balayage,
C'est à la fin de la manip qu' en regardant l'écran,
que j'ai par reflexe, tourné le VFO, voilà l'aléa.
C'est la première fois que j'ai simultanément,
- un nouveau transceiver,
- un labo permettant ces manips et
- le temps pour les faire.
Bien qu'électronicien de formation,
ma partie Radio et HF est purement autodidactique.
Le K3 étant un infradyne je suppose que n'importe quel pro
n'aurait pas fait cette omission.
La page d'hier " frequency chart update" était le préalable
à l'évolution de la manip à refaire.
Le Notch
Sur le FT 1000-mp en mode SSB automatique il est efficace et rapide en action
en manuel la commande sur 3/4 de tour n'était pas assez démultipliée
et donc le rendait inutilisable. Donc en CW pas de notch car en automatique
il supprimait le signal.
Sur le K3 le mode automatique est lent à entrer en action, car il y a pondèration
qui dépend du temps d'intégration.
Il est tout aussi éfficace sur de très petits signaux, étonnant.
En mode manuel le réglage est très souple l'encodeur du VFO B
assurant une démultiplication parfaite et l'afficheur VFO B
donne la valeur de la fréquence audio. Si on ajoute un analyseur de spectre
via carte son PC, alors rater un QSO pour cause de tune n'est plus une excuse.
Avec tant de PIC de DSP et synthétiseurs inderdépendants, on s'étonne que
si l'on tourne même très doucement le VFO
le Notch recommence à zéro son cyle,
parce que le DSP n'en a pas été informé.
Comme le cycle est lent on hésite à touner le VFO pour ajuster le calage
en fonction du voisinage sur les extrèmités de la bande passante par exemple.
Sur une porteuse qui balaye le spectre même très lentement,
il faut passer en manuel.
QRX à suivre...
Le tableau de mesures ci-dessous fait il y a trois jours a été réalisé en tentant
de rester dans le strict cadre du titre des entêtes de colonnes.
La séquence nécessaire pour le remplir a été répétée 17 fois avec succès,
1 - tourner le VFO jusqu'à la raie suivante et la caler sur le pitch
2 - couper le préampli un instant
3 - caler le synthé à 500 Hz au dessus du pitch
4 - ajuster l'atténuateur pour aligner les raies en amplitudes
5 - relever les données dans la feuille de calcul
Le tableau est exact mais presque sans intérêt,
car on est passé à côté de l'information essentielle
On y apprend quand même que :
- Il y a des oiseaux, le contraire aurait été surprenant.
- Que comme le récepteur est sur charge fictive,
- ou ils sont produits en interne,
- ou la boite est poreuse et il capte des émissions,
- les deux suivant le cas.
- le niveau est dans la plupart des cas <100 dBm
Le tout est sans surprise et donc pas intéressant.
Pour rendre la manip intéressante il faut ajouter
un item dans la séquence
et deux colonnes dans le tableau.
6 - tourner doucement le VFO en regardant l'analyseur de spectre
Si les 2 raies, l'oiseau et le synthé, se déplacent en sens opposé,
alors l'oiseau est entré par la fréquence image,
celle qui est de l'autre côté du miroir qu'est le changement de fréquence.
Noter "y" dans la colonne "Image" du tableau
et ajouter la valeur de la fréquence image dans la seconde. ( Rx + 2xFI )
Il n'y a donc plus qu'à recommencer le balayage,
C'est à la fin de la manip qu' en regardant l'écran,
que j'ai par reflexe, tourné le VFO, voilà l'aléa.
C'est la première fois que j'ai simultanément,
- un nouveau transceiver,
- un labo permettant ces manips et
- le temps pour les faire.
Bien qu'électronicien de formation,
ma partie Radio et HF est purement autodidactique.
Le K3 étant un infradyne je suppose que n'importe quel pro
n'aurait pas fait cette omission.
La page d'hier " frequency chart update" était le préalable
à l'évolution de la manip à refaire.
Le Notch
Sur le FT 1000-mp en mode SSB automatique il est efficace et rapide en action
en manuel la commande sur 3/4 de tour n'était pas assez démultipliée
et donc le rendait inutilisable. Donc en CW pas de notch car en automatique
il supprimait le signal.
Sur le K3 le mode automatique est lent à entrer en action, car il y a pondèration
qui dépend du temps d'intégration.
Il est tout aussi éfficace sur de très petits signaux, étonnant.
En mode manuel le réglage est très souple l'encodeur du VFO B
assurant une démultiplication parfaite et l'afficheur VFO B
donne la valeur de la fréquence audio. Si on ajoute un analyseur de spectre
via carte son PC, alors rater un QSO pour cause de tune n'est plus une excuse.
Avec tant de PIC de DSP et synthétiseurs inderdépendants, on s'étonne que
si l'on tourne même très doucement le VFO
le Notch recommence à zéro son cyle,
parce que le DSP n'en a pas été informé.
Comme le cycle est lent on hésite à touner le VFO pour ajuster le calage
en fonction du voisinage sur les extrèmités de la bande passante par exemple.
Sur une porteuse qui balaye le spectre même très lentement,
il faut passer en manuel.
QRX à suivre...
#1
Elecraft
K3 story |  |
Elektor SDR setup
#6 SDR System Sinoptics
#5 ACC
#4 Synoptics
#3 IF out filter 8.2154 MHz
#2 Users
#1 Compilation d'info
#12 TX5SPM
#11 FT5GA
#10 IF out level
#9 Firmware Nlle version
#8 Instabilité logicielle
#7 Sensibilité 10m comparée
#6 RF cooking Synoptiques
#5 Les Générateurs de QRM 03/09
#4 Club des passoires 03/09
#3 new knobs 02/09
#2 Commande en ligne Danger ? 02/09
#1 S-meter 31/08
#5 Avec ou sans capot c'est pareil !
#4 KXV3 home made
#3 High Input Level Protection
#2 Auto Censure
#1 Interfaces
#4 Solder Splashes
#3 Il faut lire le manuel
#2 Firmware upgrade
#1 Il faut oser !
#_ at F6CTT
#8 Mode commun again& again
#7 Filtre à Quartz
#6 jusqu'au bout des ongles !
#5 On line comments
#4 Official mods
#3 6m antenna
#2 Sunrise
#1 On the air : 20m
#13 Remarques en vrac
#12 une idée masochiste
#11 Quand j'étais à l'école (60's)
#10 On the air IN87CU
#9 Ergonomie de la face avant
#8 Mixer et LO level
#7 Mode commun encore...
#6 Les Boutons...
#5 Drôle de Privilège
#4 Common mode choc
#3 Les choses qui fâchent
#2 Essais self de choc
#1 MW Preselector Jumper
#6 de l'autre coté du miroir
#5 Le Notch
#4 Frequency chart update
#3 Connecteur Alim
#2 Dans la cage ! Birds
#1 Encore Lui !
#4 Je l'ai eu !
#3 comment fait Yaesu
?
#2 comment fait Icom ?
#1 Choc pour mode commun
#7 Birds : 3éme Tour
#6 Déception
#5 Le S-mètre monte aux rideaux
#4 La cage aux oiseaux
#2 K3 : en vrac
#2 à la volée
#1 RTTY FSK problème
#4 Solution du problème
#3 Omission
#2 aux Grands mots, Grands moyens
#1 Il n'y a pas de mal à se faire du bien
#_ Photos & légendes options
#_ Photos & commentaires
#_ Déballage du colis
#_ L'effort est valorisé !
#2 F using K3
#1 liens sur le K3
K3 Story : La dernière séance p15
K3 story : LP-pan p14
K3 story : Upgrade & Extensions p13
K3 story : SDR Software Saga p12
Filtre 8.215 MHz sortie IF K3
K3 story : SDR Hardware p11
K3 story : IF out & Rx test p10
K3 story : Capot fictif P9
K3 story : Noise Blanker P8
K3 story : test du K3 dans le 35 P7
K3 story : Portable 29 P6
K3 story : more problems p5
K3 story : de l'autre coté du miroir p4
K3 story : Je l'ai eu ! p3
K3 story : découverte p2
K3 story : montage et debug p1
Inside K3 : Options
Inside Elecraft K3
K3 : Le retour du Kit
Kit Taxe & TVA
Ici vous saurez tout sur le K3
Foot note : à un lecteur perdu #0
RF Tech |  |
RF Tech
Ham Product Review
Ham-nalyse
K3 story
AO-Journal |  |
La Une
Sommaire
Updates
Search
Babel Fish
To Translate this page
To Translate this page
K3 story |  |
Elektor SDR setup
#6 SDR System Sinoptics
#5 ACC
#4 Synoptics
#3 IF out filter 8.2154 MHz
#2 Users
#1 Compilation d'info
#12 TX5SPM
#11 FT5GA
#10 IF out level
#9 Firmware Nlle version
#8 Instabilité logicielle
#7 Sensibilité 10m comparée
#6 RF cooking Synoptiques
#5 Les Générateurs de QRM 03/09
#4 Club des passoires 03/09
#3 new knobs 02/09
#2 Commande en ligne Danger ? 02/09
#1 S-meter 31/08
#5 Avec ou sans capot c'est pareil !
#4 KXV3 home made
#3 High Input Level Protection
#2 Auto Censure
#1 Interfaces
#4 Solder Splashes
#3 Il faut lire le manuel
#2 Firmware upgrade
#1 Il faut oser !
#_ at F6CTT
#8 Mode commun again& again
#7 Filtre à Quartz
#6 jusqu'au bout des ongles !
#5 On line comments
#4 Official mods
#3 6m antenna
#2 Sunrise
#1 On the air : 20m
#13 Remarques en vrac
#12 une idée masochiste
#11 Quand j'étais à l'école (60's)
#10 On the air IN87CU
#9 Ergonomie de la face avant
#8 Mixer et LO level
#7 Mode commun encore...
#6 Les Boutons...
#5 Drôle de Privilège
#4 Common mode choc
#3 Les choses qui fâchent
#2 Essais self de choc
#1 MW Preselector Jumper
#6 de l'autre coté du miroir
#5 Le Notch
#4 Frequency chart update
#3 Connecteur Alim
#2 Dans la cage ! Birds
#1 Encore Lui !
#4 Je l'ai eu !
#3 comment fait Yaesu
?
#2 comment fait Icom ?
#1 Choc pour mode commun
#7 Birds : 3éme Tour
#6 Déception
#5 Le S-mètre monte aux rideaux
#4 La cage aux oiseaux
#2 K3 : en vrac
#2 à la volée
#1 RTTY FSK problème
#4 Solution du problème
#3 Omission
#2 aux Grands mots, Grands moyens
#1 Il n'y a pas de mal à se faire du bien
#_ Photos & légendes options
#_ Photos & commentaires
#_ Déballage du colis
#_ L'effort est valorisé !
#2 F using K3
#1 liens sur le K3
K3 Story : La dernière séance p15
K3 story : LP-pan p14
K3 story : Upgrade & Extensions p13
K3 story : SDR Software Saga p12
Filtre 8.215 MHz sortie IF K3
K3 story : SDR Hardware p11
K3 story : IF out & Rx test p10
K3 story : Capot fictif P9
K3 story : Noise Blanker P8
K3 story : test du K3 dans le 35 P7
K3 story : Portable 29 P6
K3 story : more problems p5
K3 story : de l'autre coté du miroir p4
K3 story : Je l'ai eu ! p3
K3 story : découverte p2
K3 story : montage et debug p1
Inside K3 : Options
Inside Elecraft K3
K3 : Le retour du Kit
Kit Taxe & TVA
Ici vous saurez tout sur le K3
Foot note : à un lecteur perdu #0
RF Tech |  |
RF Tech
Ham Product Review
Ham-nalyse
K3 story
Search |  |
La Une
Sommaire
Updates
Nouveau menu
Option Zéro Pub : utilisez Firefox le navigateur de Mozilla , et installez l'option Adblock Plus téléchargez le fichier Filtres
