FEC / AO-Journal p46

Special Error Counter

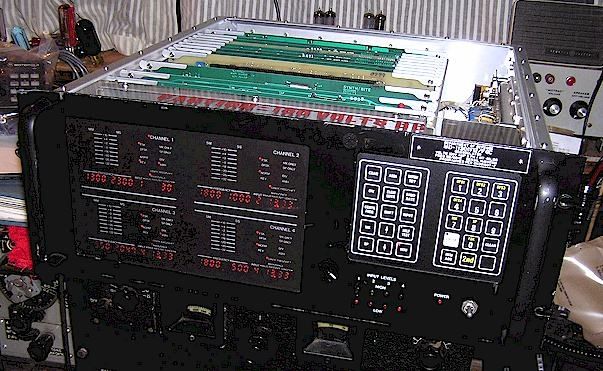

Error Counter Test Set Data Radar

model 2100
convertisseur CW --> ASCII
2x canaux avec mode diversity.

demodulateur model 1200 en rack 19"

ExFEC Members

Model 1203 FSK demodulator
Shift ajustable 0-100Hz
Speed up to 74.2 Bd

The Comfort Inn Red Horse Frederick MD

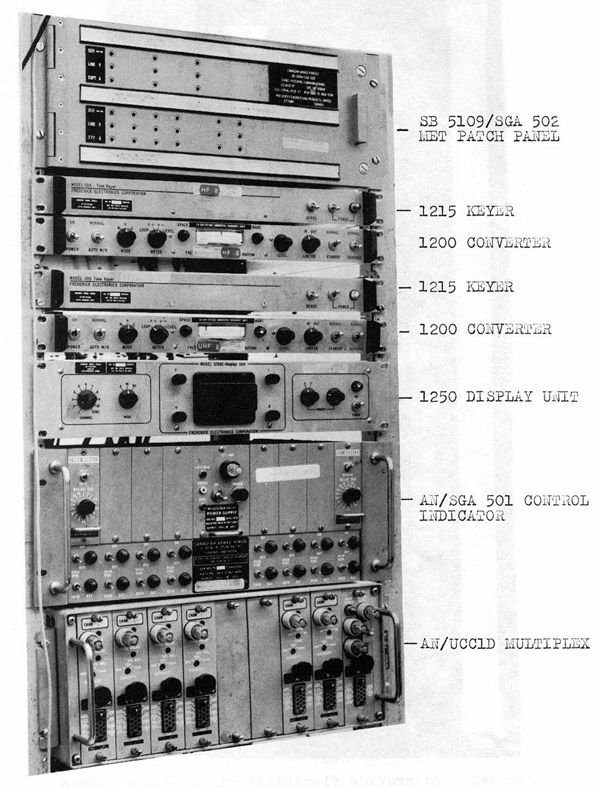

Teletype terminal equipment. (Photo courtesy RCN)

1215  Tone Keyer Manufacturer: Frederick Electronics, Frederick Maryland  Vintage: 1965
1200 FSK Demodulator Manufacturer: Frederick Electronics, Frederick Maryland  Vintage: 1965

1250 Display Unit Manufacturer: Frederick Electronics, Frederick Maryland  Vintage: 1965

Update 02//09/2011

QST Product Reviews
Frederick Electronic Corp. - 1200 FSK Demodulator - Jul 1966

Frederick

Frederick
Vintage

FEC

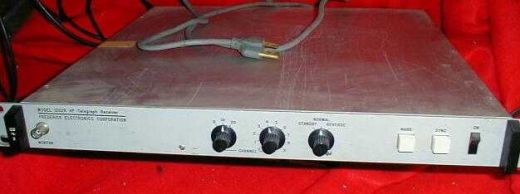

Model 1202-R  HF Receiver + Demodulator

Système de réception RTTY complet en rack 19" 1U
Rx 3 canaux à quartz, 50 Bauds, Shift 200 Hz
Entrées : antenne BNC  50 ohm & secteur 110 ou 220v
Sortie  simple ou double courant vers imprimante Telex
pour utilisateurs bureautique

Le marché visé était celui des ambassades ,
qui reçoivent en permanence le broadcasting
du ministère des affaires étrangères de leur pays.

RADIO COMMUNICATIONS
AND SIGNALS INTELLIGENCE
IN THE RCN
( NAVAL RADIO COMMUNICATIONS )

Jerry Proc VE3FAB

model 1280
Demodulator

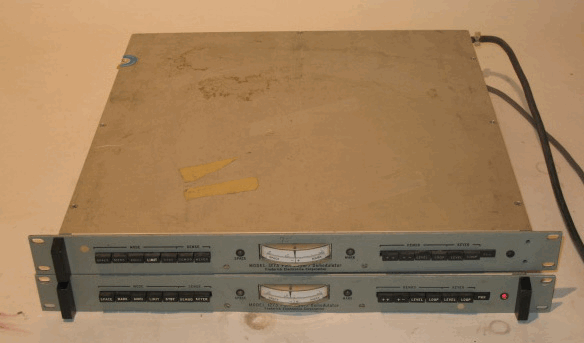

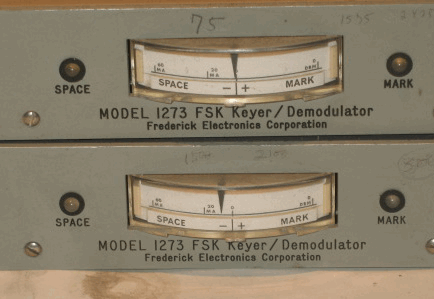

Frederick model 1273

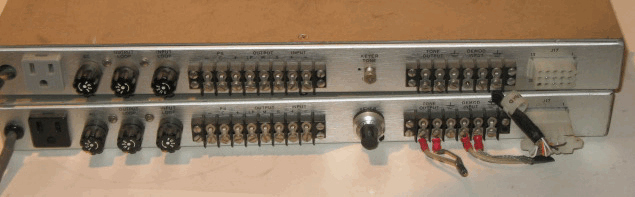

            ( base model 1215 )       Keyer       /    Demodulator     ( base model 1200 )
             Emission  /    Reception

soit un TU  Pro intégré dans un tiroir 19" 1U
1U  ( one unit )  = 1"3/4 =  1.75" = 44.45mm

QST March 1968 Page 147

Un souvenir de jeunesse ,
j'en avais installé une dizaine en 1973 ou 74
chez Bull à Paris du coté du télégraphe
pour que les gros main-frame sortant en ASCII 110 Bd
puissent envoyer sur le réseau telex en baudot 50 Bd
La vitesse de sortie étant plus basse que celle d'entrée
une memoire tampon etait nécessaire

2400$ pour 2.4 K caractères
soit 1$ du caractère

La memoire consitait en 3 cassettes de 512 caractères
soit 512 x 8 bits en serie
mémorisés sur une ligne à magnétostriction

C' en gros une corde à piano
plus un tendeur pour ajuster le delais de propagation
des tranducteurs piézo à chaque extrémité.
le tout enroulé en spirale dans la cassette de 8"x 8"
une carte électronique associée à chaque cassette
gérait lecture écriture et refresh de cette
Ram dynamique électromécanique !
Salle climatisée obligatoire pour que le delais de propagation reste constant,
montage sur amortisseurs, chocs et vibrations sur le rack interdits.

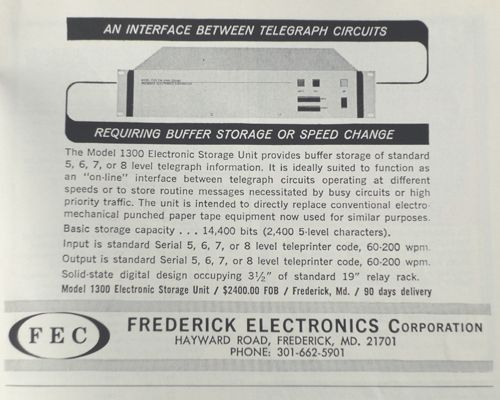

Le modèle suivant le 1300A
utilisera de puces de 512 x 1
soit 16 boitiers pour faire 1k octet !
donc plus de salle climatisée et plus d'amortisseurs !

Model 1256

what is it ?

Frederick model 1632
Hardware RTTY Demodulator

QST Nov 1966 Page 157

550$ = le prix du Drake TR4 en pub à la page suivante

Frederick Vintage

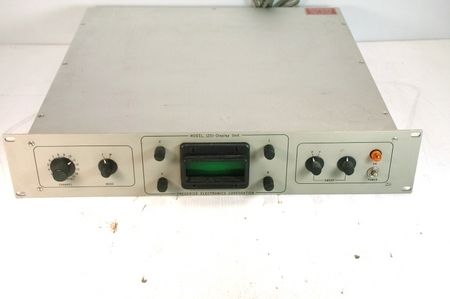

1250 Display unit

-- HAM using Frederick --
-
I8FYM - 2100
JE2UFF - 1280
F5QE - 1280
JK1VXE- 1280
TF4M - 1280
N4XY - 1202-R
F6AOJ - 1632
-

FREDERICK ELECTRONICS
MD-1130 RTTY TERMINAL
( mid page )
geoff @wb6nvh.com

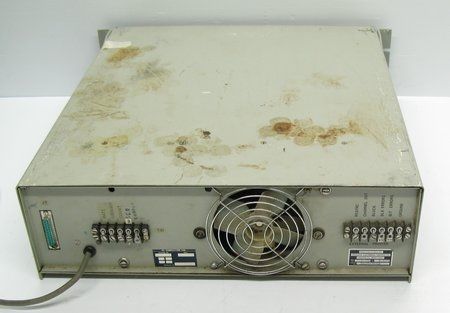

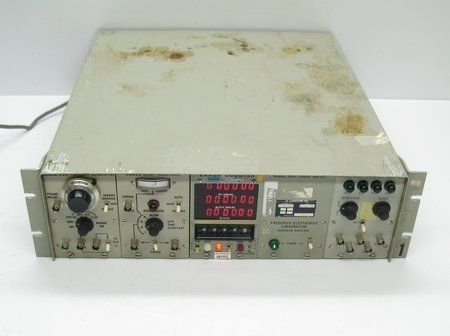

Model 600A BER Tester

This is a 3 Rack Unit high (5") modular BER test system with the following modules (left to right):
Model 600A pattern Generator
Model 600A Synchronizer
Model 600A Error Counter
