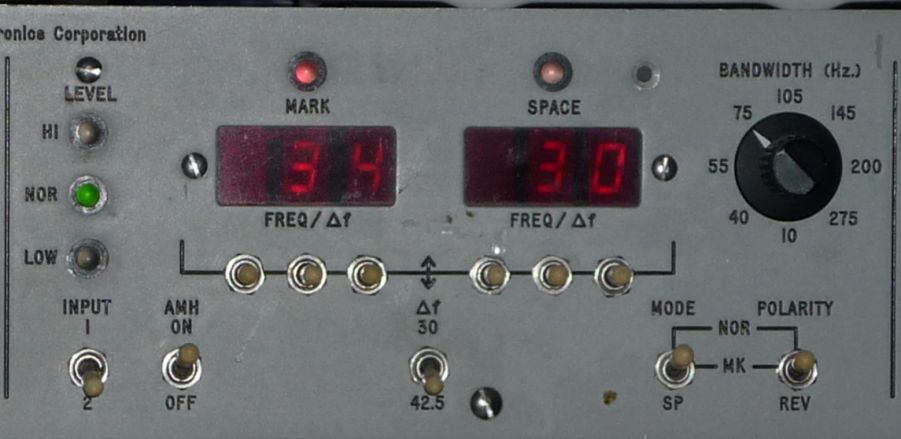

Panneau de commande d'un canal
Low tones   :  42.5 x 34 = 1445       42.5 x 30 = 1275
High tones  :  42.5 x 54 = 2295       42.5 x 50 = 2125
shift  : 42.5 x 4 = 170
2002
Remarques au sujet du shift

Depuis l'abandon du shift large de 850 Hz dans les années 80
seul le shift de 170 Hz devrai être pratiqué.

Il n'en est pas ainsi car pendant cette période
sont apparu les premiers transceivers synthétisés permettant de faire du FSK.
Malheureusement leur résolution étant possiblement trop faible,
le shift s'est retrouvé à 200Hz ,
à moins que le standard professionnel de 200Hz ne soit impliqué dans cette affaire.
Il reste encore nombre de ces transceivers sur l'air.

Cette état de fait a été fondateur de l'apparition d'un  3eme shift,
185 Hz à mi distance entre 170 et 200,
pour le besoin des contesteurs qui ont la nécessité de ratisser large.

Frederick 1632
Hal ST8000
ST-8000
ST-8000 Data sheet pdf
Using the HAL ST-8000
JA1VXE's RTTY Directory / st8000
K8DKC/W6FFC Frederick Elec corp
-
RTTY demod QST AUG 65 pp 27-36
Intro to amateur radio RTTY  &  model 1200
-
ST5 by W6FFC 1970
ST6 by W6FFC   1970
-
last Update : 17/02/2011
--  RTTY links   --
-
Monitoring RTTY #6  (engl )
Monitoring RTTY #6  ( fr )
-
ma page Décodeurs Digitaux
TTYterm software
RTTY.com
Modes digitaux by VE2UAL
JA1VXE's RTTY Directory
JA1DI Radio Teletype - RTTY - with Real Machines
HB9AFO
RTTY_Rangers
40m RTTY station   W1TY/W2RTY
CV-89A/URA-8A FSK converter  KA4RSZ
ST6 home made JM3WUD
-

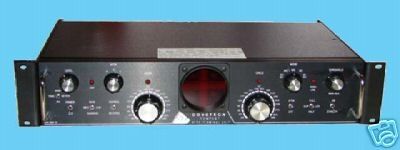

L'un des successeurs de cette approche des années 80
est le Dovetron   mpc-1000T.

Ses performances sont proches de la perfection
pour un système uniquement analogique.
Son ergonomie est encore au goût du jour.

Son gros tube cathodique de 2" ( le standard étant alors de 1" )
permettait un calage et l'ajustement du shift aisé.
Les dernières versions du début des années 90
ont vu l'écran replacé par 2 lignes de LED en croix
rendant l'appréciation du shift à décoder approximative

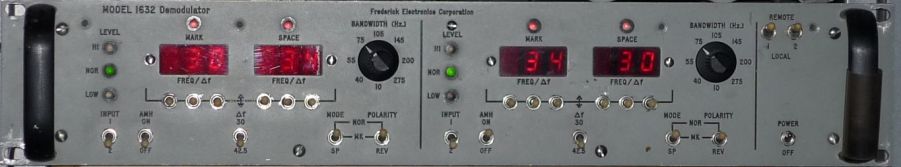

Frederick model 1632  Dual FSK Hardware Demodulator
Frederick
model 1632

Hal ST-8000
c'est le
produit ultime de la catégorie qui date de 1985,

23 ans plus tard il est toujours en production, au tarif actuel de 4000$.

Totalement compatible avec les besoins amateurs,
ses spécifications très élevées l'on fait adopté par les professionnels
civils, gouvernementaux et même militaires parce que son rapport qualité prix
pour un produit au standard industriel est imbattable.

Interfacing a HALComm ST-8000 HF modem via the Black Cat Systems
MIL-STD-188C synchronous serial interface

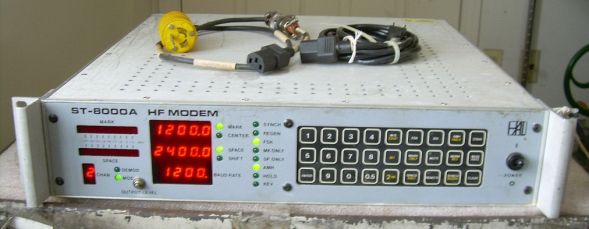

Il a un descendant le 8000A qui à part sa référence et ses caractéristiques de base
( plus de nouvelles ) n' a pas grand chose à voir avec le model fondateur
car il est réalisé avec des moyens digitaux.
Son ergonomie n'est plus compatible avec les besoins amateurs.

Cet équipement était produit dans les années 70 par Frederick Electronics corp.
à Frederick Maryland USA .  ( 100 Km au nord de Washington DC )
ou j'ai été stagiaire en 1972 pour le compte de mon premier employeur
importateur de la marque en France.

Il permet de démoduler des  transmissions radio FSK multi-canaux provenant d'un seul émetteur.
Une pile de rack démodule séparément les voies du signal multiplexé sortant d'un seul récepteur

C'est un démodulateur AFSK 2 canaux.
Chaque canal est totalement indépendant.
19" 2U prof 500 mm alim. 115 / 230v

Le shift et la fréquence centrale sont programmables
ainsi que la largeur de bande des 2 filtres Mark et Space. ( min 10 Hz )
Ces filtres sont numériques à commutation de capacité commandés par un synthétiseur
Chaque paire de filtres est réalisé en composants discrets sur une carte de 280 x 190 mm

il peut démoduler en 3 modes:
- conventionnel : Mark et Space combiné, mais avec un discriminateur breveté
US Patent 2,999,925 "Variable Decision Threshold Computer"
- Mark Only
- Space Only
ces 2 derniers modes permettent de ne pas tenir compte
de celle des 2 fréquences qui est perturbée

Les sorties sont  en RS232 sans conversion, donc au format de l'émetteur Baudot à 45.45 baud

- Sous Dos 3.x  : les Ports Com des cartes mères étaient compatible
  moyennant une modification des paramètres.
- Sous Win 95 & 98  : un PK 232 en interface en mode "external modem" résolvait le problème.
- Sous XP  : le seul logiciel Windows digne de ce nom compatible AEA et la famille PKxxx,
XPware de K7XP ne fonctionne plus sous XP ( un comble )

Il convient donc d'avoir un programme sur PC capable de gérer cette vitesse et le code Baudot.
Bertrand Velle, SWL et informaticien l'a fait , c'est "TTYterm".
Il fonctionne sur les ports com des cartes mères si il y en a.
Il n'est pas compatible avec les émulations de Ports Com sur cartes PCI.

J'utilise une voie du 1632 pour le Rx principal et l'autre pour Rx auxiliaire du FT1000-mp.
Chaque Rx est décodé en parallèle par MMTTY.
2 Pc sont utilisés un pour le Rx principal, l'autre pour l'auxiliaire.

La compatibilité en fréquence entre :
- le TX via l'entrée FSK du FT1000-mp
- le Rx principal
- le Rx auxiliaire , utilisé comme analyseur de spectre
   et moniteur de la zone de split et de la fréquence d'émission,
- le décodage via  MMTY

- les 2 démodulateurs du  Fredrick 1632
est basée sur le jeu de fréquences "Low Tones" 1275 Hz & 1445 Hz pour 170 Hz de shift
Rappel :  la norme veut que quelque soit la bande le FSK soit en LSB.

Cet équipement , un haut de gamme de son temps,
est assez facile à trouver sur le marché nord-américain des surplus.
On en trouve en état de marche,
les autres bien meilleur marché valent bien un petit effort de restauration.

Les pannes les plus courantes concernent le circuits intégrés TTL C-mos,
les chips des années 70 étaient très fragiles,
mais la remise en état demande plus de temps que de compétence.
Un oscilloscope basic et les schémas font l'affaire.

L'intérêt d'utiliser ce type de décodeur apparemment  venu d'un autre age, réside dans le fait
que ses points forts sont à l'opposé de ceux des décodeurs FFT ( carte son ) style MMTY
Les démodulateurs hardware sont peu sensibles au "Flutter"  ,
hors ce phénomène est particulièrement présent au moment du greyline, période des DX rares,
il est donc utile d'avoir une alternative sérieuse aux décodeurs FFT qui sont vite hors jeu
quelque soit le niveau du signal dès que le " Flutter"  prend de l'ampleur.

L'absence de moyen visuel de calage n'est pas un problème,
MMTY en parallèle sur les mêmes fréquences dispose des affichages nécessaire.

Frederick electronics avait à son catalogue un tiroir scope (
model 1250 )
évitant de multiplier inutilement les affichages,
les canaux étant à un pas connu, il suffisait de caler le premier pour entraîner de fait les autres.

Frederick 1632 manual  pdf 2Mo

Longtemps intégré au groupe
Plantronics  ,
Frederick electronics  fait aujourd'hui partie du groupe


A special Frederick manual by Irvin Hoff K8DKC / W6FFC :  Introduction to amateur radioteletype
