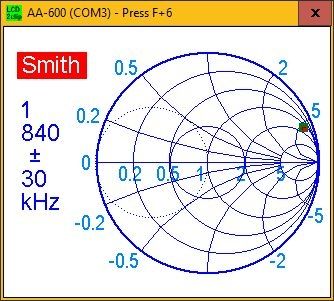

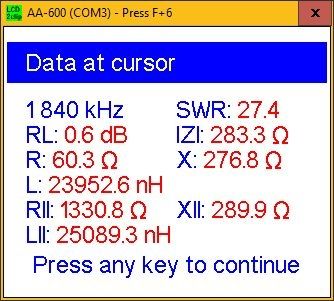

C Shunt effect --->
( CS = short circuit )
( CS = short circuit )

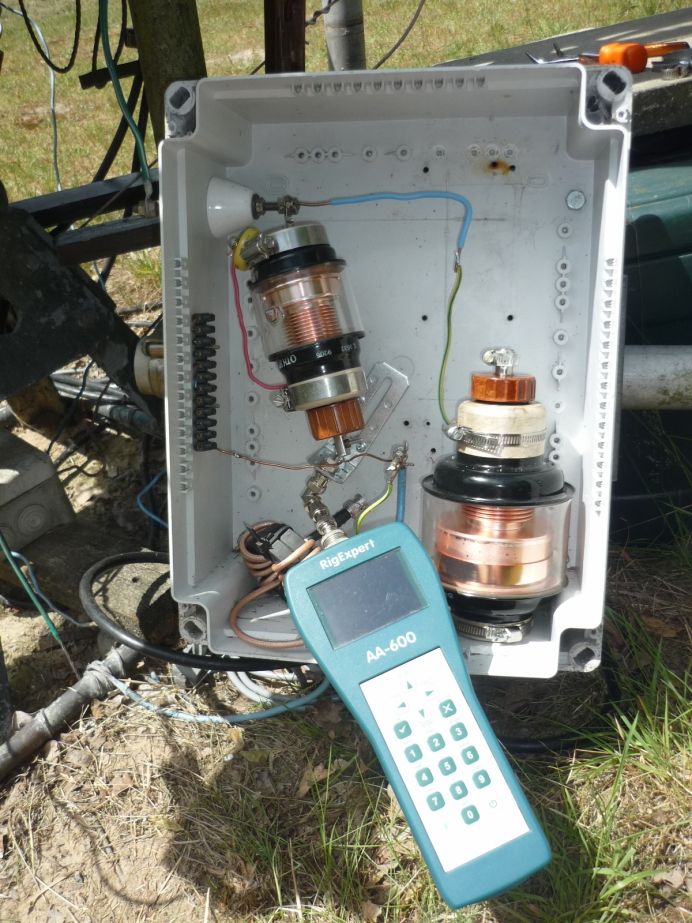

Version McGyver
Shunt feed caractéristics
Version partiellement améliorée

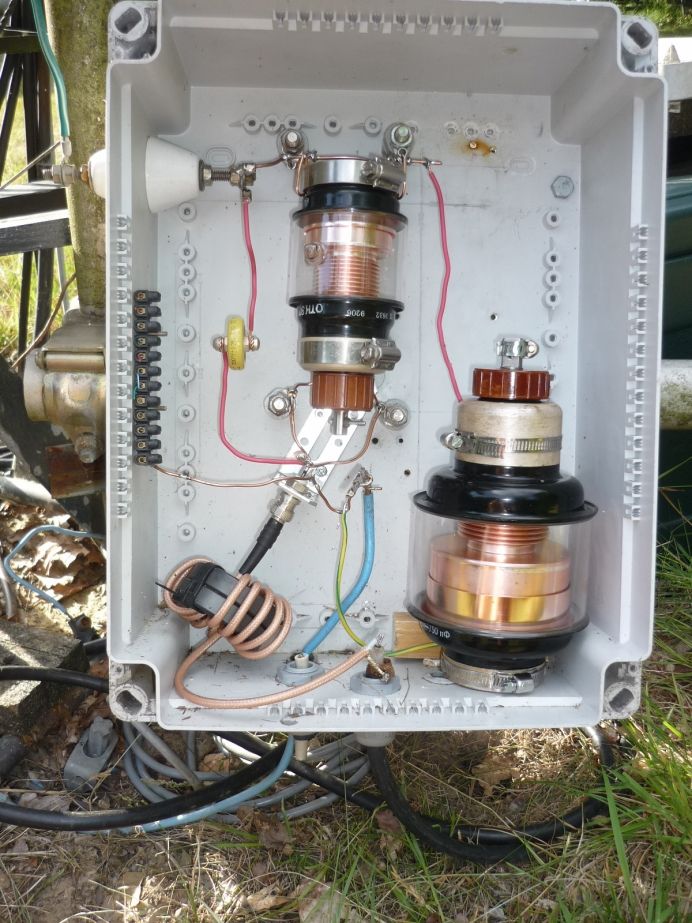

Version No choke Balun

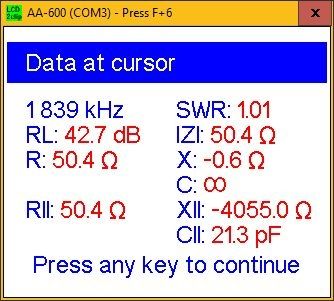

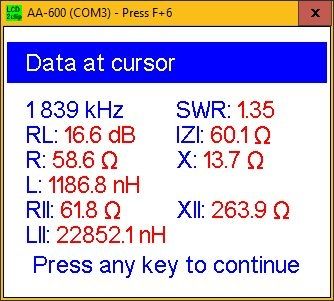

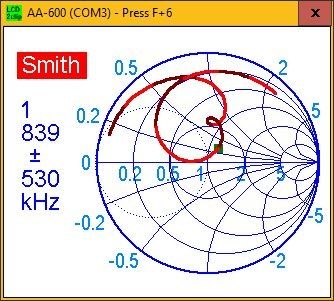

10-07-2019

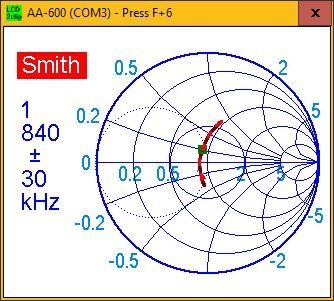

tower foot

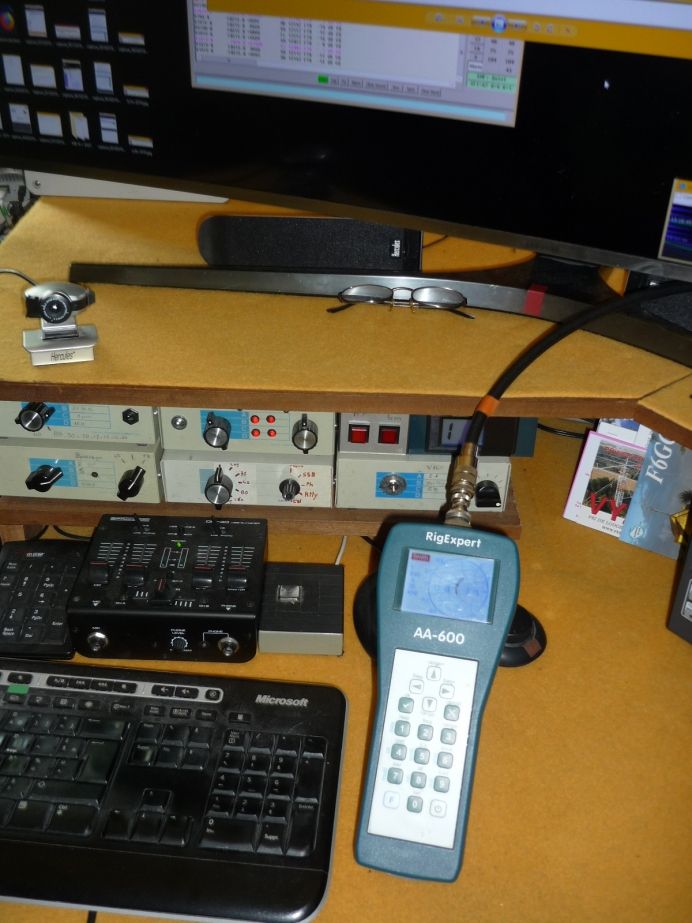

shack

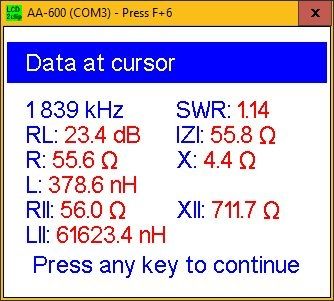

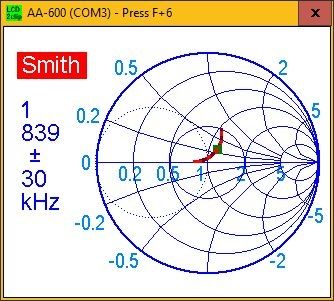

tune @ 800w
shack
tower foot
shack
tune @ 800w
shack

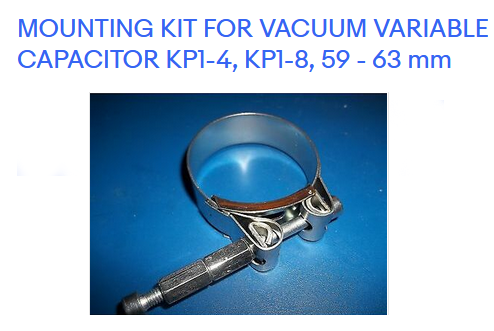

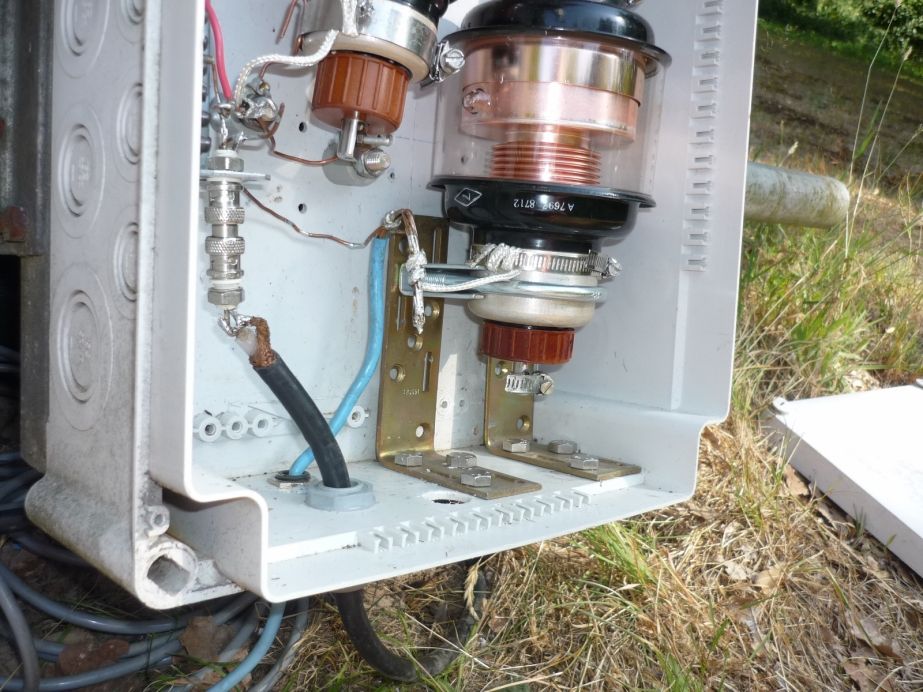

Pour les CV sous vide russes
Original hors de prix
--------

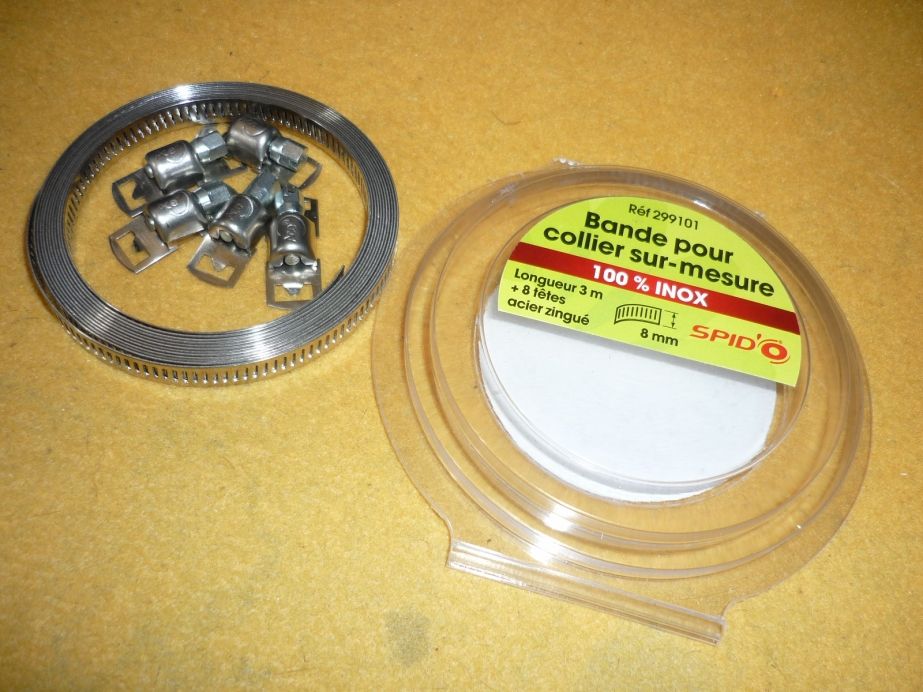

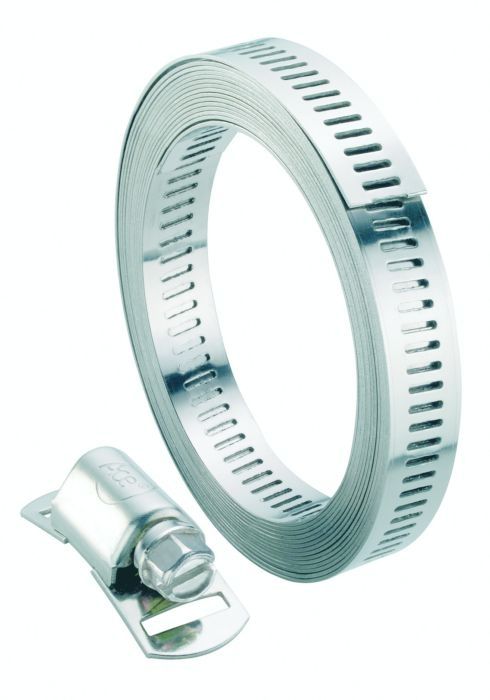

Alternative made in France
Kit colliers à vos mesures - Dipra.fr
Original hors de prix
--------
Alternative made in France
Kit colliers à vos mesures - Dipra.fr

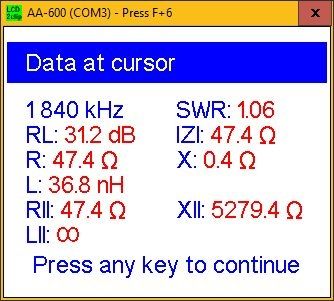

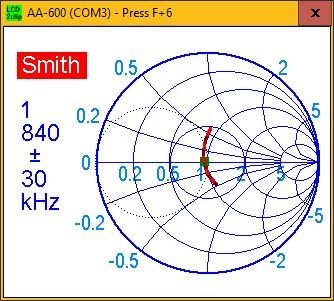

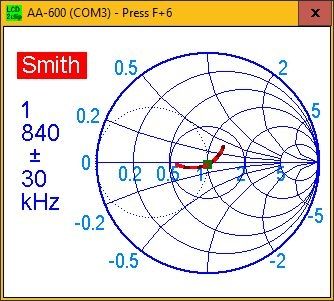

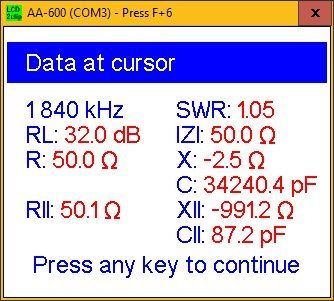

Dimanche 30 juin 17h00
Coax : RG-8 L= 33m

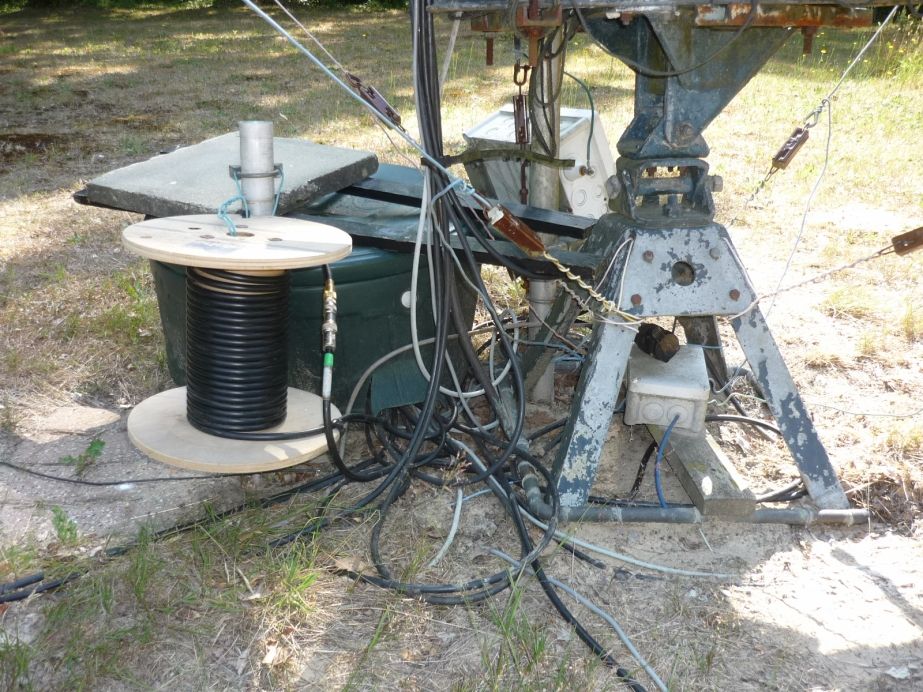

Le câble posé au sol
sert aussi involontairement de radian,
d'où l'écart entre les 2 extrèmités,
et le choix de règlages donnant un SWR de 1/1 au shack.
Le câble posé au sol
sert aussi involontairement de radian,
d'où l'écart entre les 2 extrèmités,
et le choix de règlages donnant un SWR de 1/1 au shack.

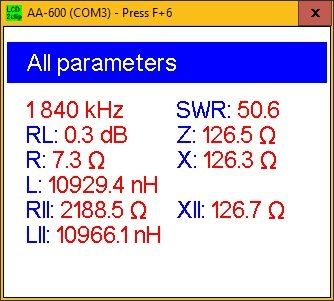

28/06/2019
160m New Matching system @ F6AOJ

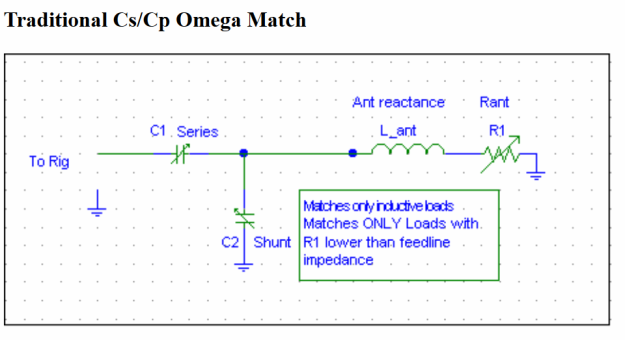

Gamma & Omega by W8JI

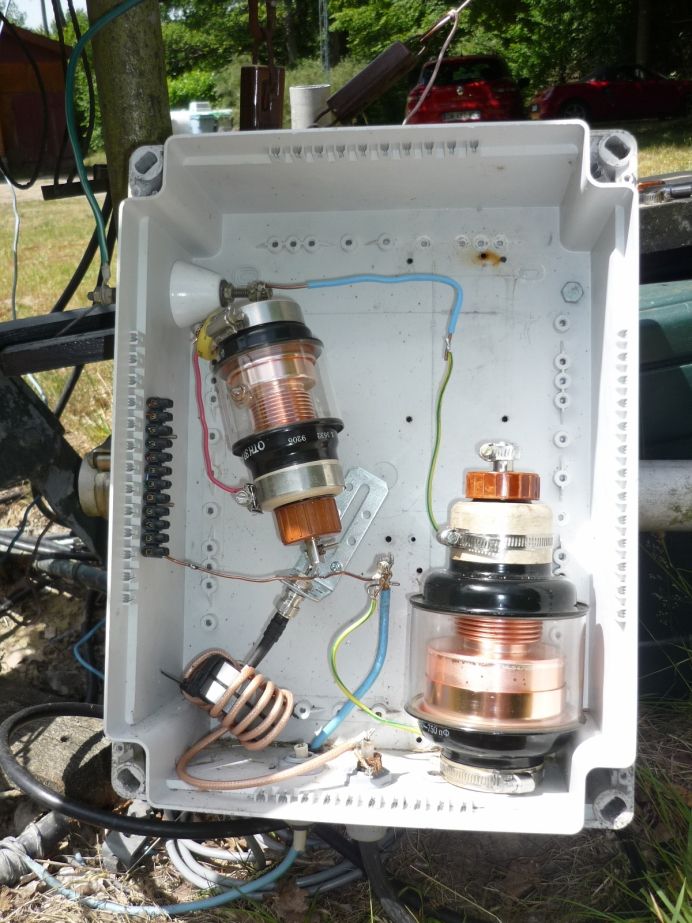

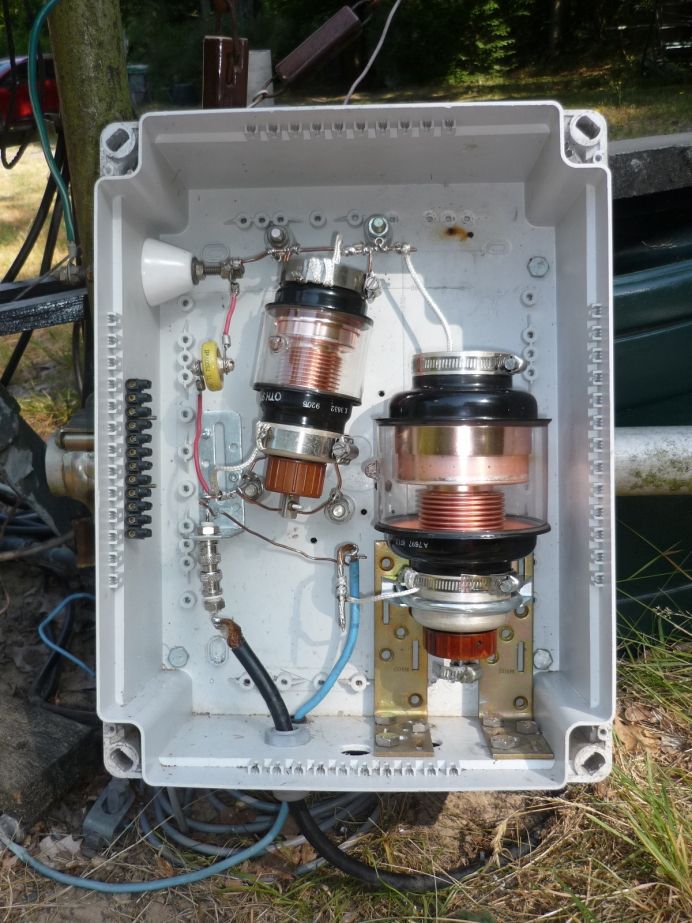

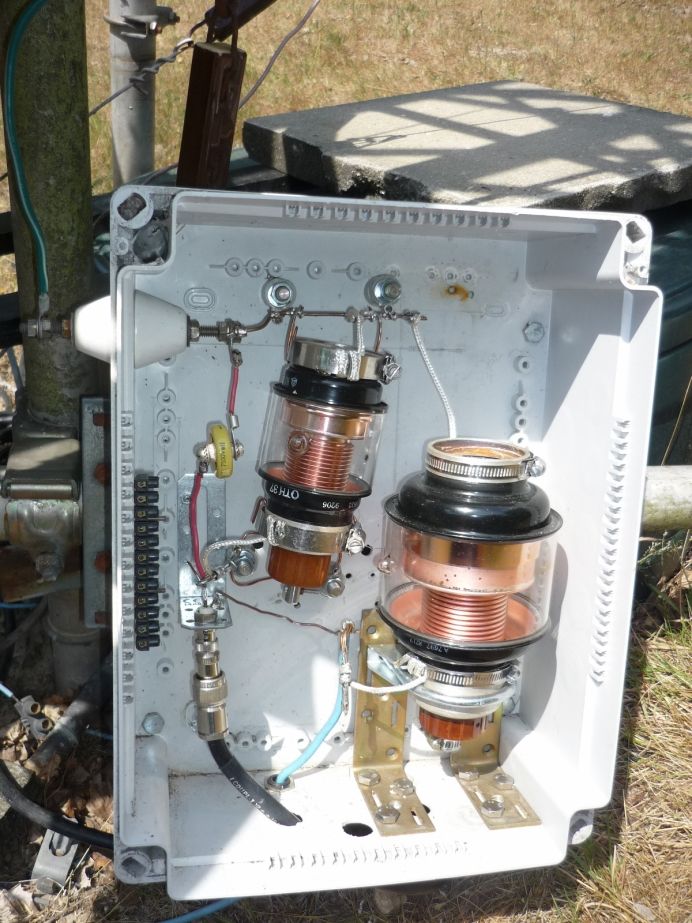

Après 18 ans le service le coupleur à CV à air
devenant un risque (hivernal...) potentiel croissant
et la disponibilité à Friedrichshafen de CV sous vide
ont déclanché l'opération de renouvellement.

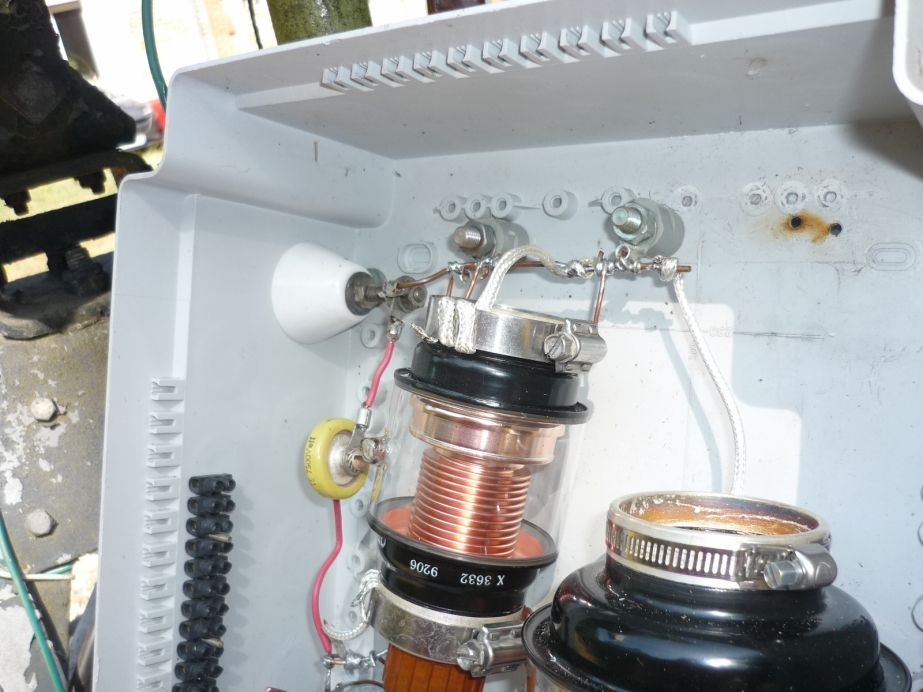

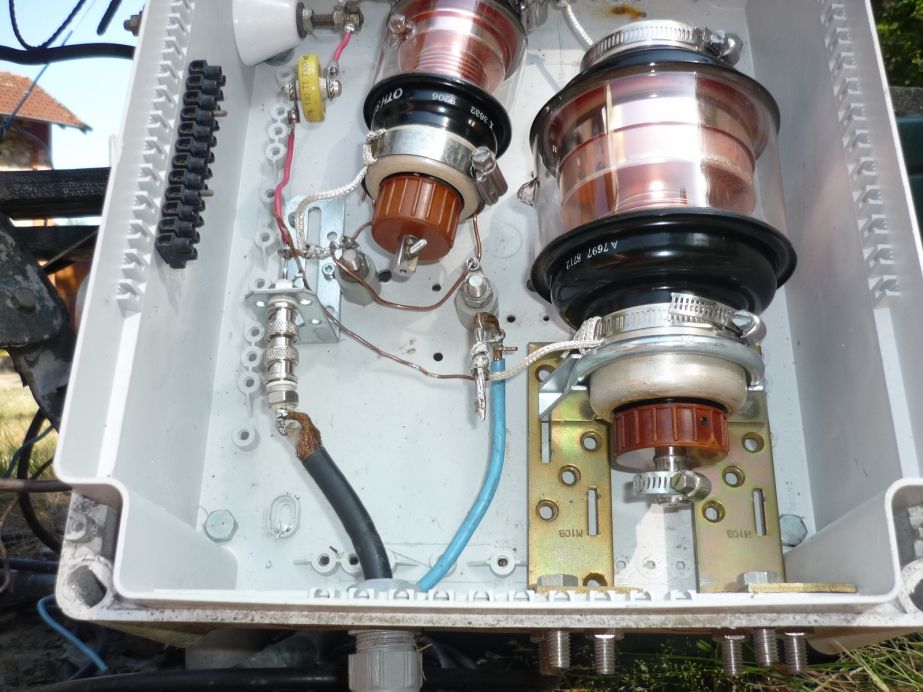

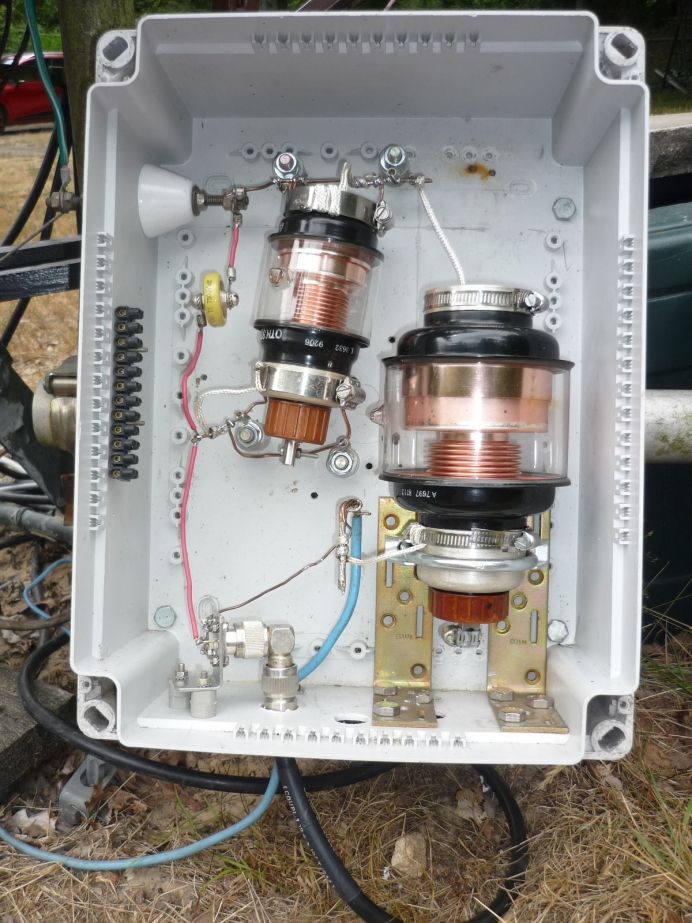

C2 shunt : Cp 15-750 pF 5 kV made in Russia
C1 serie : Cs 5-275 pF 5kV made in Russia,
+ en // 200 pF 7.5 kV ceramic disc LCC France
Gamma & Omega by W8JI
Après 18 ans le service le coupleur à CV à air
devenant un risque (hivernal...) potentiel croissant
et la disponibilité à Friedrichshafen de CV sous vide
ont déclanché l'opération de renouvellement.
C2 shunt : Cp 15-750 pF 5 kV made in Russia
C1 serie : Cs 5-275 pF 5kV made in Russia,
+ en // 200 pF 7.5 kV ceramic disc LCC France
