Georgiy Rumyantsev UA1DZ ( 1937 - 1990 )

UA1DZ Memorial Cup

    il s'agit :

       -  d'un dipôle en position verticale,
       -  alimenté au centre,
       -  par une ligne symétrique 100 ohm,
       -  composée de 2x coax 50 ohm.

       -  La ligne passe à l'intérieur du demi dipôle inférieur.
       -  à la sortie, enroulée ( 6m de ligne ) autour du tube support
          elle constitue un choc balun.
          Le couplage est serré entre l'élément rayonnant et ligne,
          puisqu'ils sont paralléles,
          cette fonction est nécessaire pour isoler l'antenne de la ligne.

        - La forme biconique des demi-dipôles
          permet d'obtenir la large bande passante
          10 à 30MHz

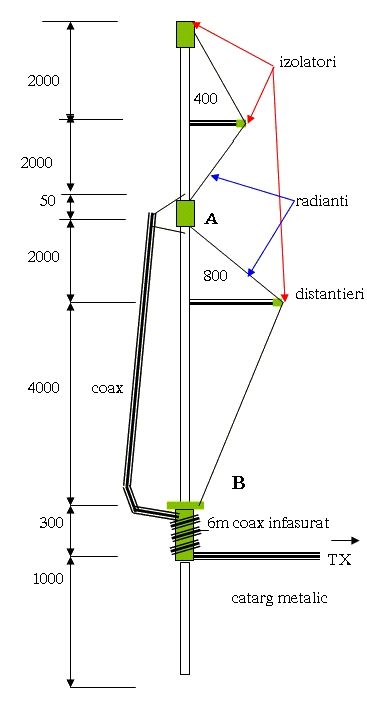

        - Le schéma de droite ci-dessus issu d'un site Roumain indique
          que " Revista CQ " ( YO , I ou CQ mag  ? )
          a publié un article sur cette antenne en 1993.

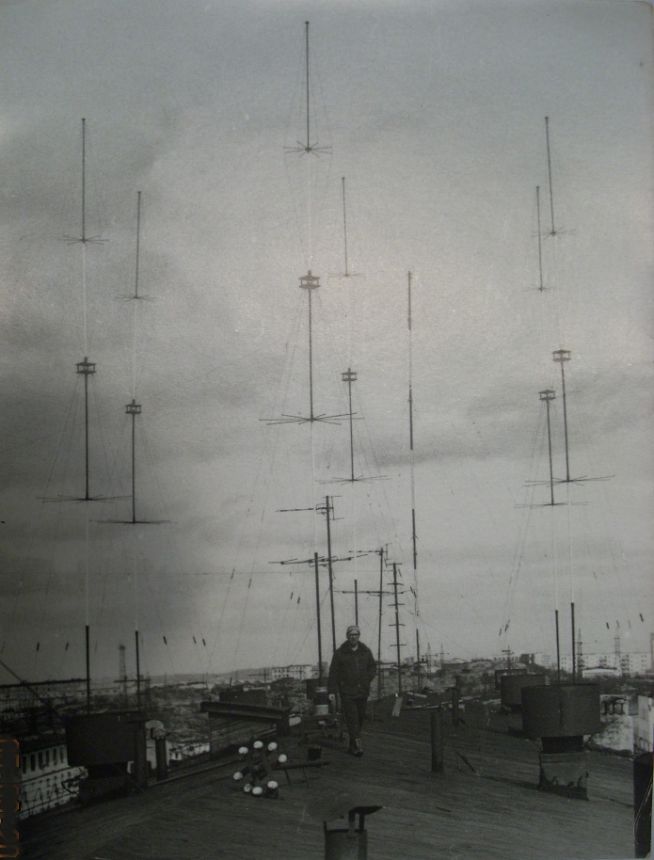

        - Aucune information sur le système sur le toit
          à 7 antennes, ( une au centre six autour en cercle )
          en dehors de l'incroyable photo.
          Ce genre de configuration a souvent 8 antennes sur le cercle,
          ici seulement 6 pour s'adapter à la largeur du toit.

        - De 10 à 30 MHz cela fait 7 bandes,
          Une antenne par bande?
          ou un système ?
          puisque que le dipôle est large bande
          et  que les 7 éléments semblent avoir tous la même dimension.

        - L'aide un surfeur lisant aussi le russe serait appréciée.

        - Ci-dessous un article en russe ayant trait au sujet

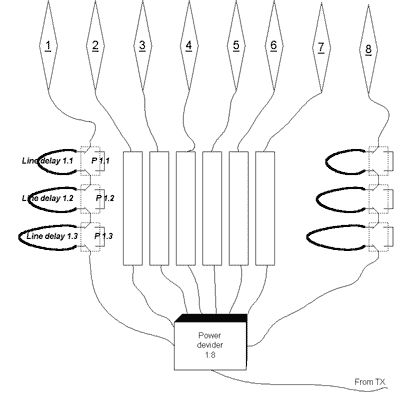

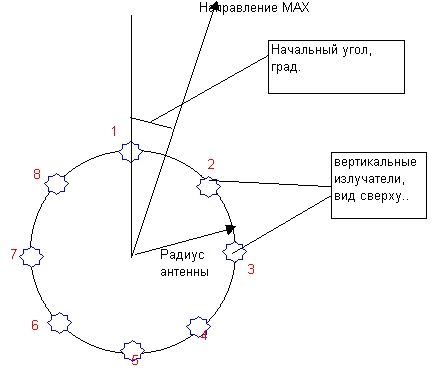

           pour une configuration à 8 antennes en cercle

           http://www.cqham.ru/ant_dz.htm

last Update 06/10/2010

THE WIDE-BAND VERTICAL RADIATOR
By Georgiy Alekseyevich Rumyantsev UA1DZ

it was developed and successfully was exploited the antenna,
which consists of eight phased wide-band vertical radiators.
Such emitters can be used and by themselves, and as the elements of spaced antennas.
Wide-band vertical radiator UA1DZ gives the maximum of emission at small angle to the horizon,
with conducting of long-distance communications
it occurs equivalent to the tri-element of " wave of [kanalu]".
Nourishment to the emitter will be given on the coaxial cable with a wave drag of 100 Ohm.
Standing-wave ratio in the cable does not exceed 1,2 in the frequency band from 10 to 30 MHz.

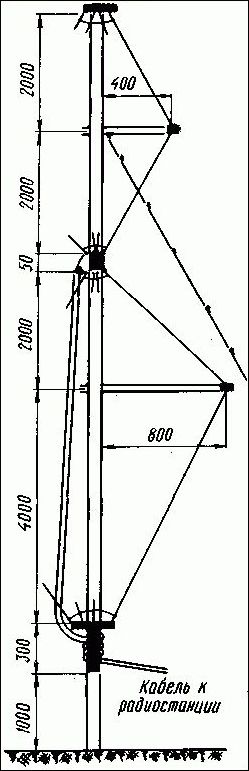

The construction of emitter UA1DZ is given in the figure.
The fabric of antenna prepared from the wire with a diameter 2… of 3 mm.
insulating elements are depicted as red color.
On the lower insulator it is wound by 6 m of coaxial cable.
The carrying mast can be made from the pipes with diameter 40… of 50 mm,
spacers - from the pipes with a diameter 10… of 20 mm.
above and below the wires, which form emitter, they are isolated from the mast
and they are connected friend with the friend, in the center - they are connected with the mast.
Upper vibrator is connected to the center conductor of cable, lower - to the braiding.

S.Spokonova UW1DC, xyl UA1DZ Leningrad
