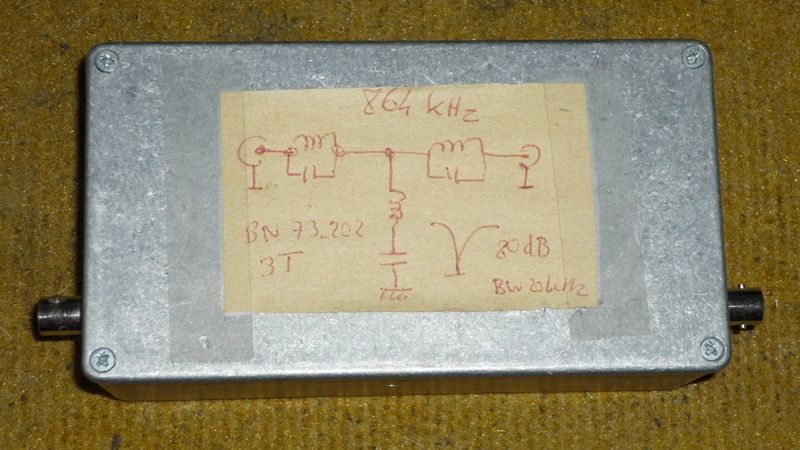

   Réjecteur Broadcast 864 kHz - v2

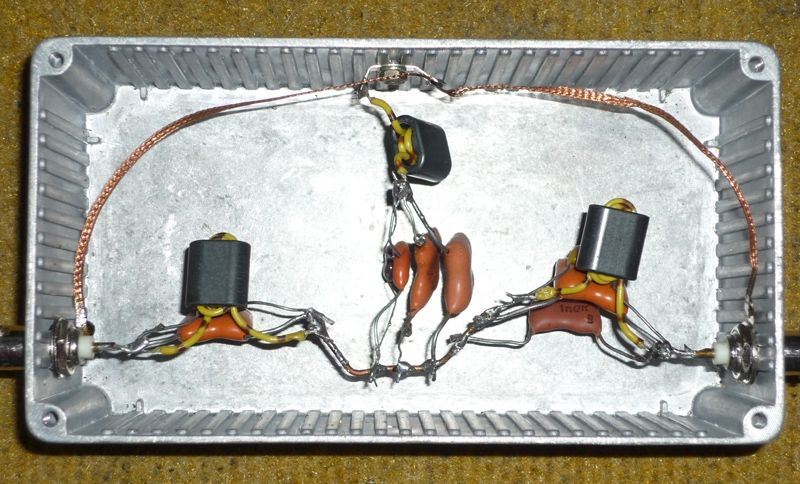

La version 1 ci dessus, n'étant pas compatible avec le boîtier disponible
une version 2 a été nécessaire.

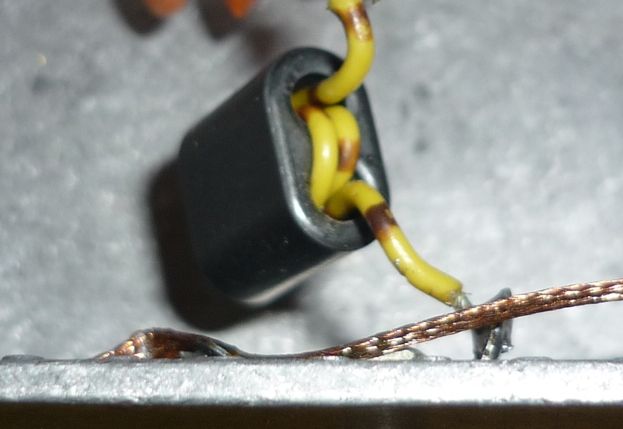

Les tubes ont été remplacés par des BN-73-202
3 spires étant l'équivalent en inductance d'une traversée d'un tube.

Vu les caractéristiques des ferrites;
qui comme toujours sont entre -20% et +50%,
                           il convient d'ajuster les accords en jouant sur les condensateurs.

300 kw de 864 kHz AM étant capables d'allumer une LED à 15km,
il ne faut pas s'étonner si du mode commun traine partout,
même après les -80 dB du filtre.
Un filtre de gaine est associé sur la sortie pour en venir à bout.



Au final, pour pouvoir écouter dans le bruit
sans sentir le broadcast moduler le plancher,
il a fallu 2 filtres de gaine,
un sur chaque source,

- un sur les antennes Rx ( Beverage & Pennant )
       qui arrivent par un seul câble  ( twinax 100 ohm )

  - un sur la partie TX, via Rx ant out,
avant les splitters qui alimentent Rx & SDR.
   ( Les antennes Tx arrivent par un seul câble RG8
     le commutateur étant déporté au pied du pylône )

Liens relatifs :

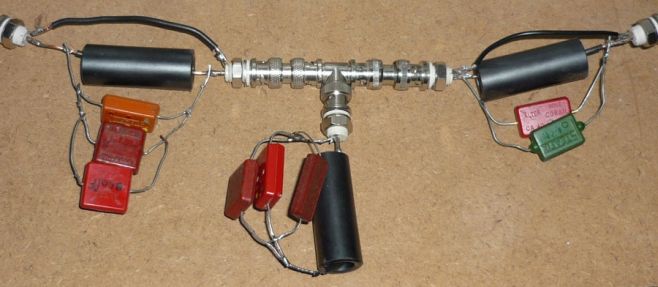

                   - Réjecteur de Broadcast v1
